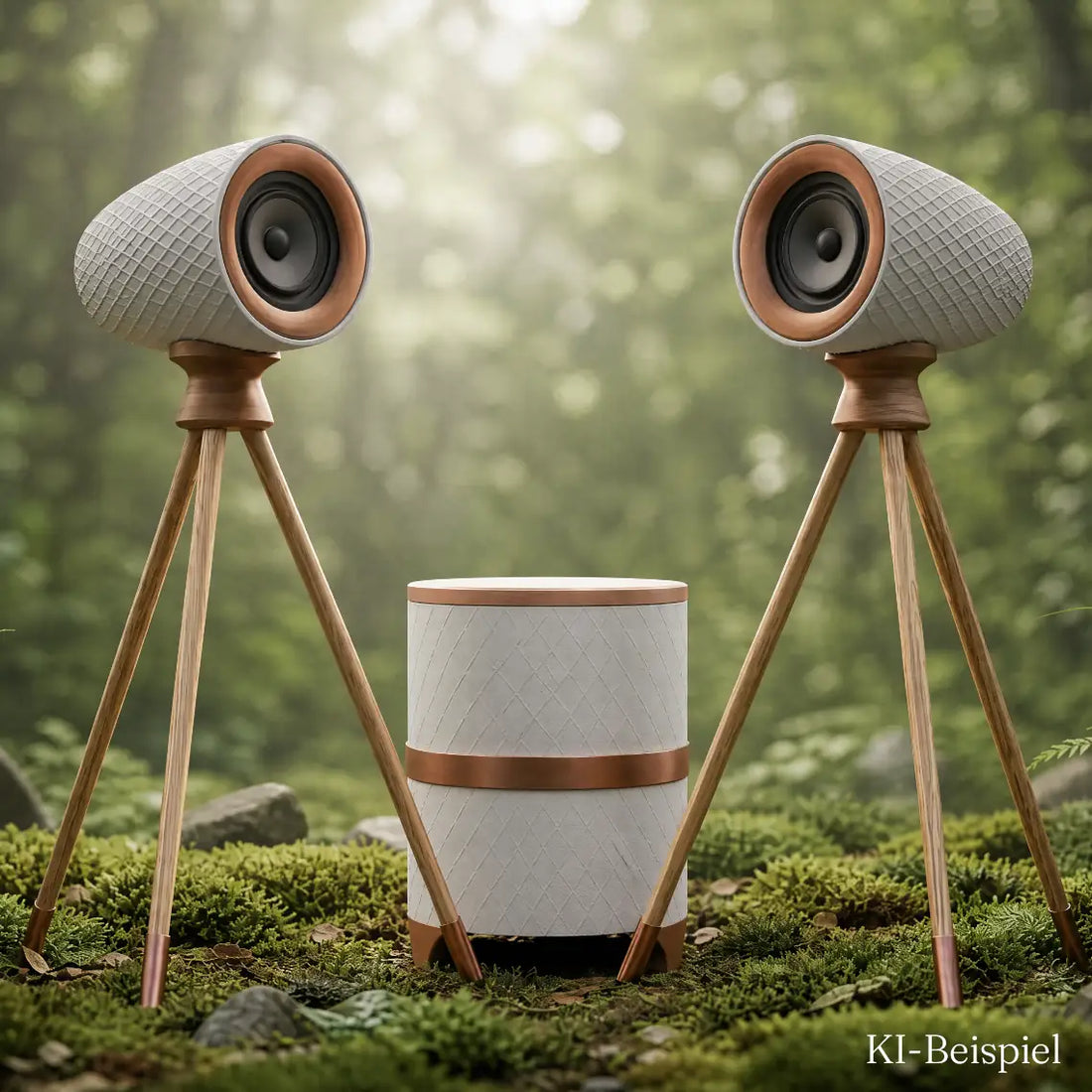

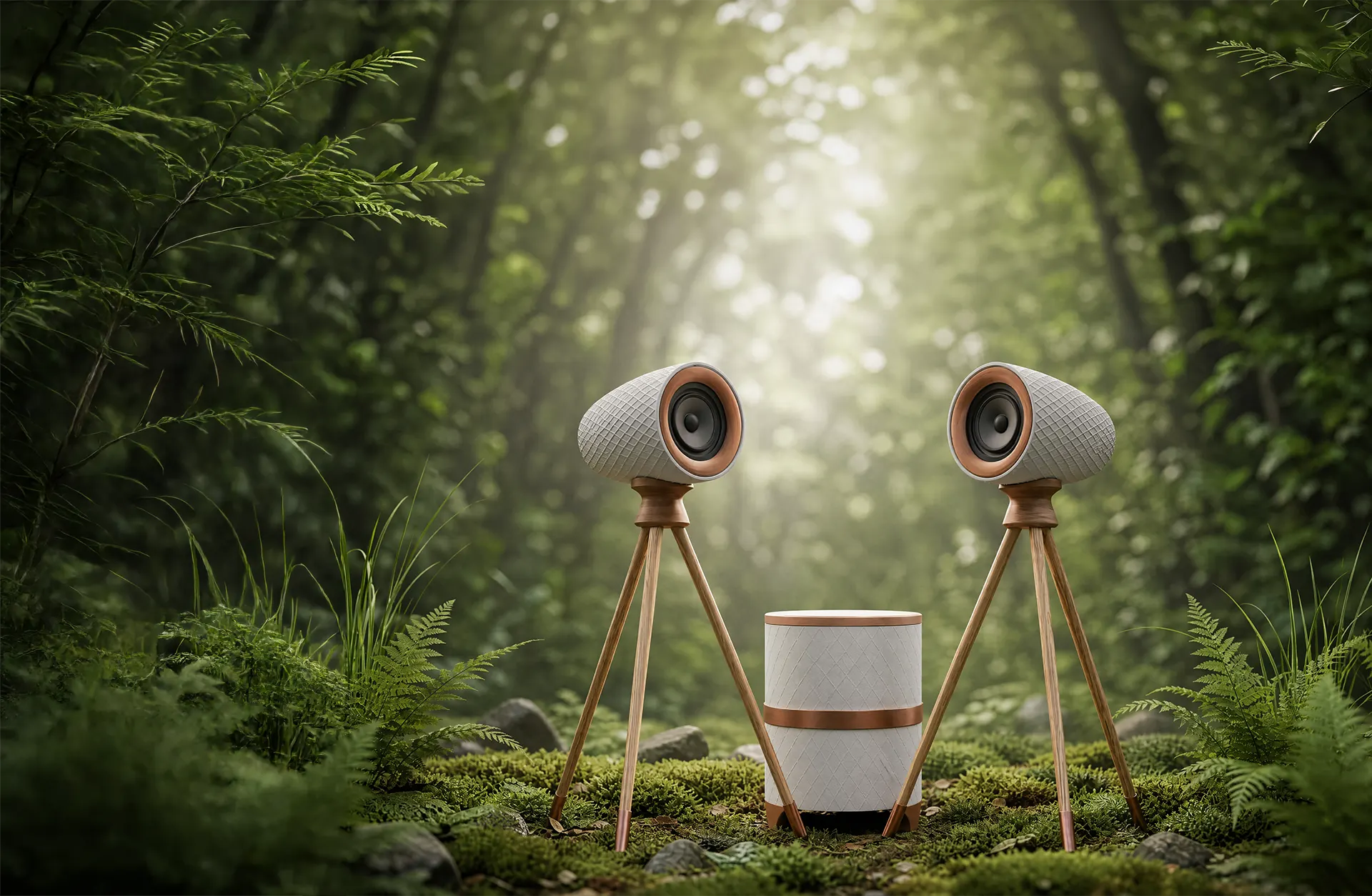

Fabian 2.1 als Produktvisualisierung: zwei eiförmige 3D-gedruckte Satelliten auf Holzstativen neben dem zylindrischen Subwoofer, auf Moos im Wald

Stilvolle Speaker. Gebaut für Freunde.

Fabian 2.1

Das wahrscheinlich stilvollste 3D-druckbare Lautsprecher-Set. Drucke & baue dein eigenes DIY-Set.

Gib mir mehr Infos Auf die Warteliste

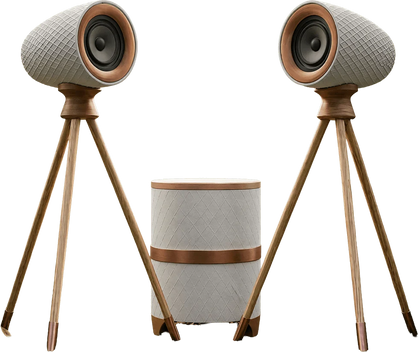

Fabian 2.1 als KI-Visualisierung: zwei eiförmige 3D-gedruckte Satelliten auf Holzstativen neben dem zylindrischen Subwoofer, weiß mit Kupferringen

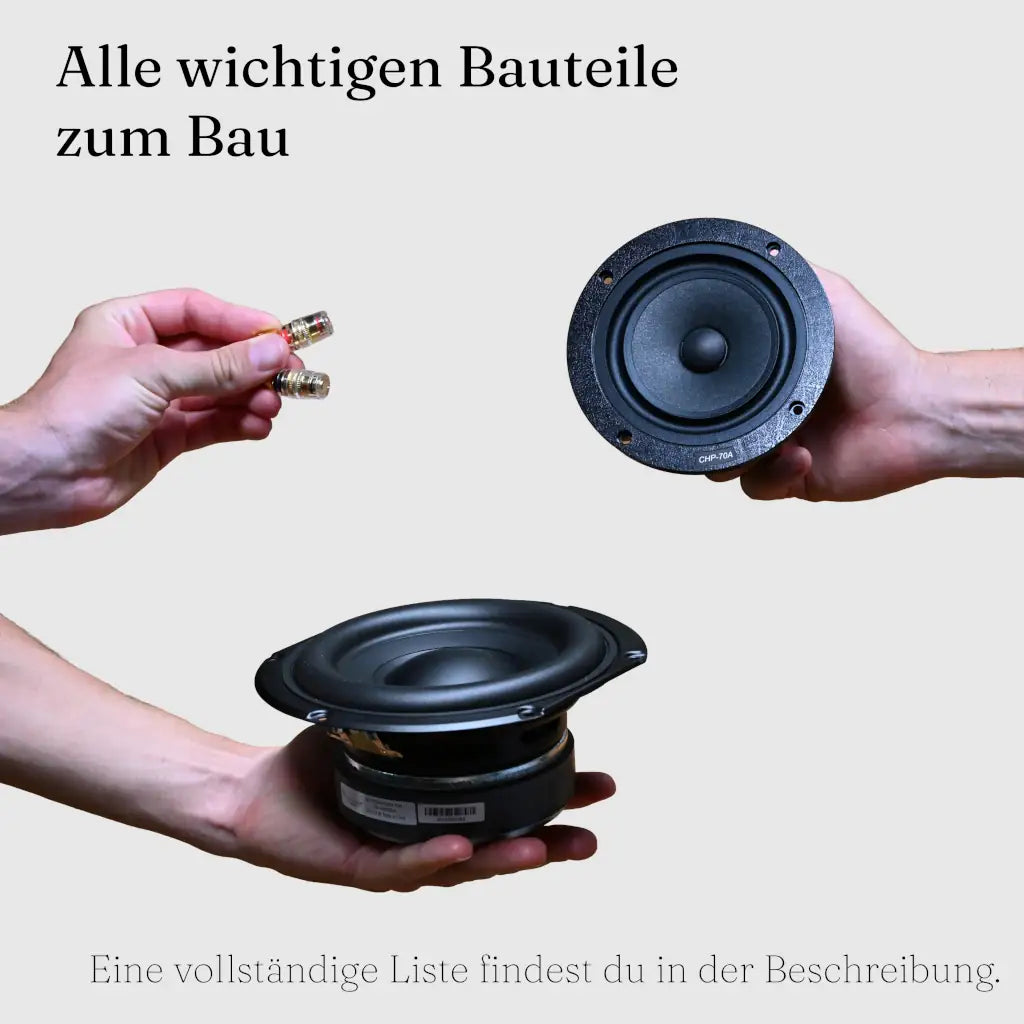

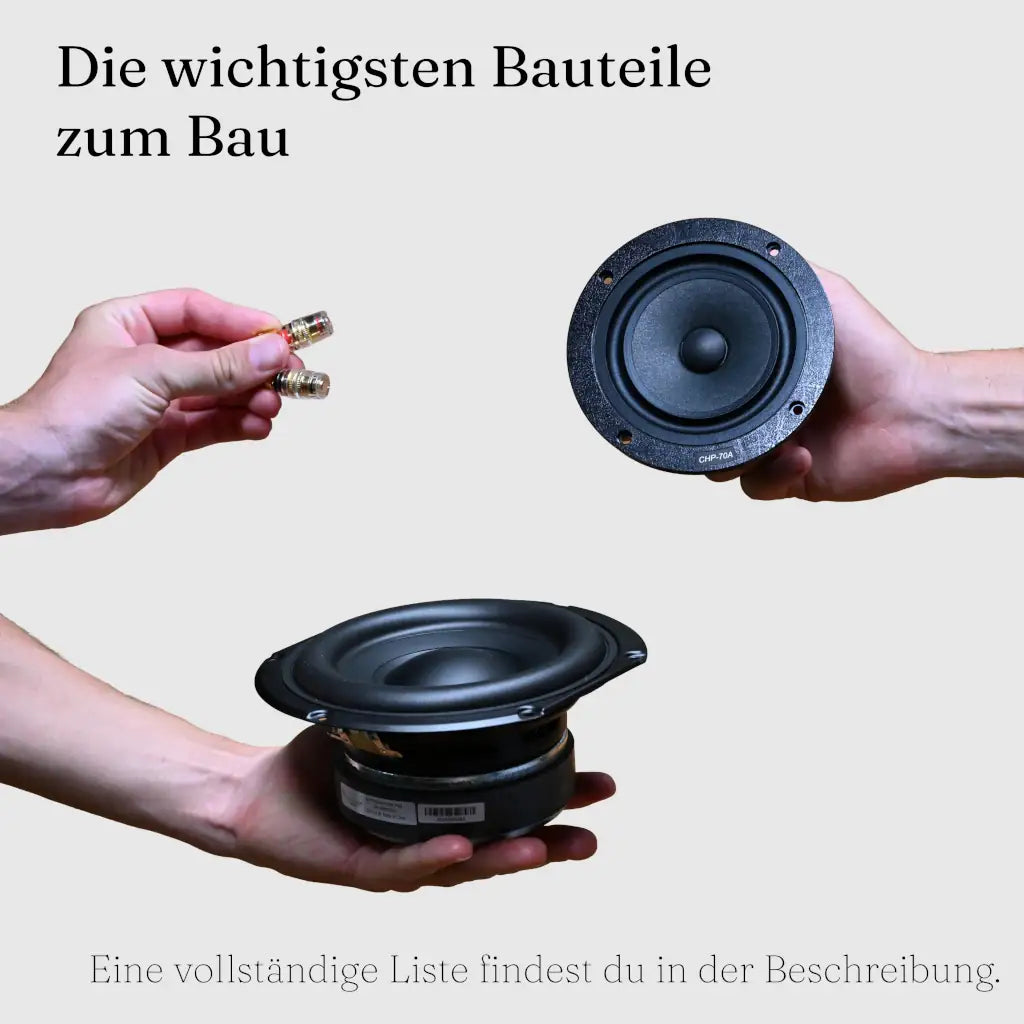

Die wichtigsten Bauteile für Fabian 2.1 in drei Händen: Anschlussklemmen, Breitbänder und der Tieftöner des Subwoofers

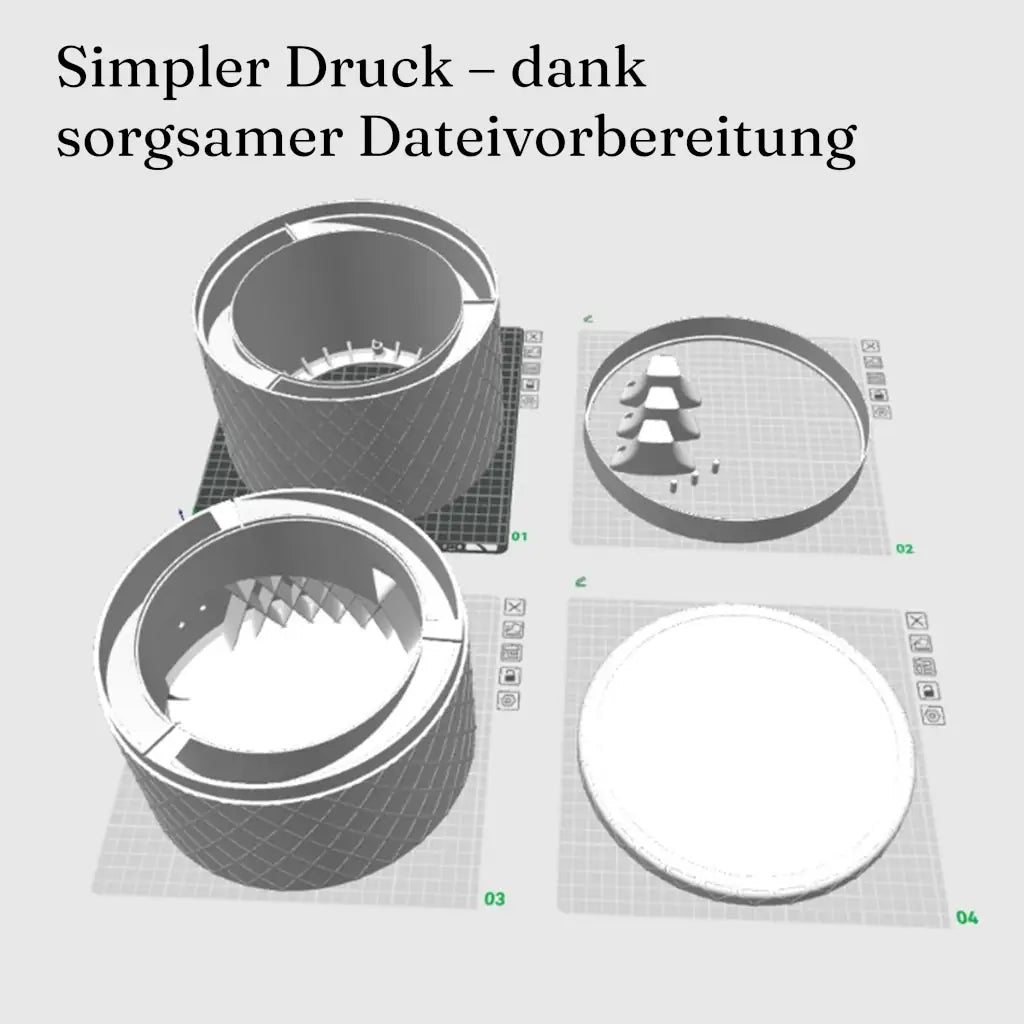

Slicer-Ansicht der Fabian-2.1-Druckdateien: Subwoofer-Gehäuse, Deckel und Boden vorbereitet auf vier Druckplatten

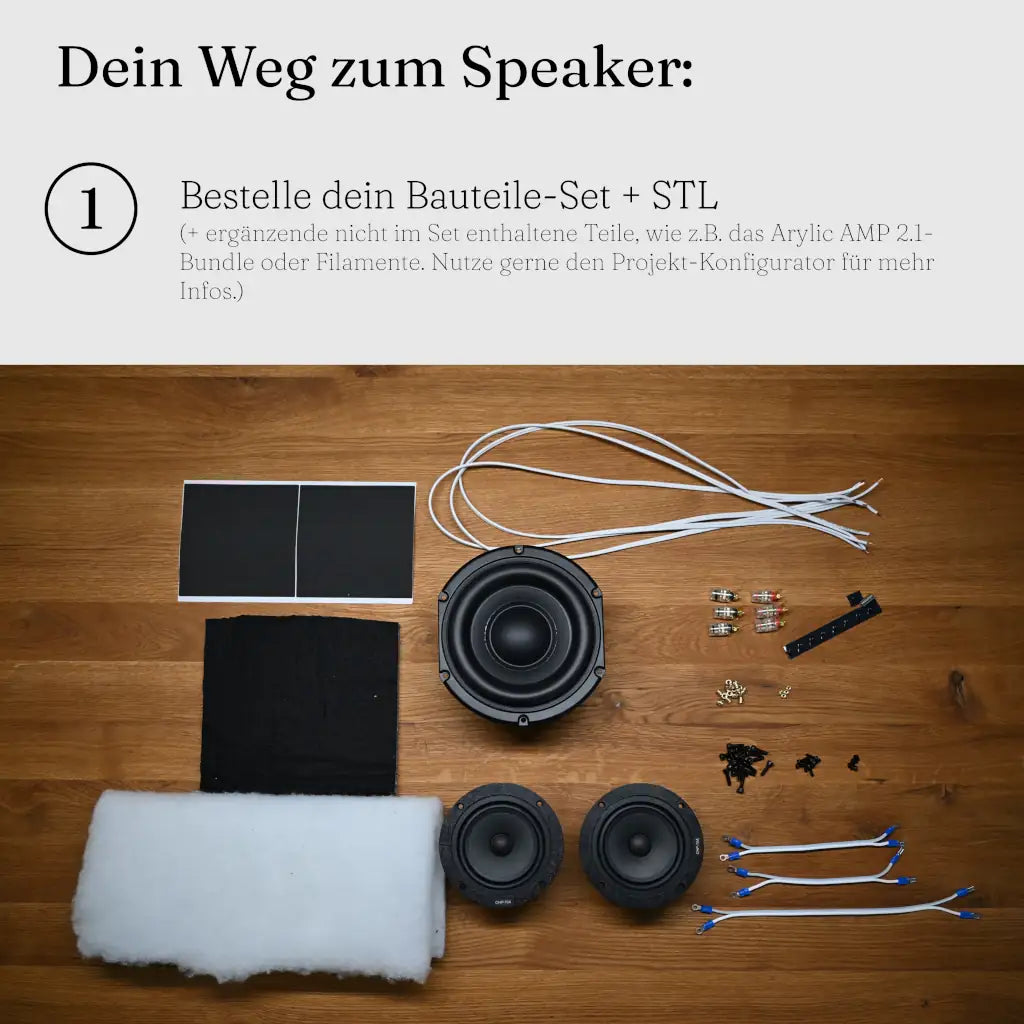

Schritt 1: das Bauteile-Set für Fabian 2.1 ausgelegt — Chassis, Dämmmaterial, gecrimpte Kabel, Schrauben und Anschlussklemmen

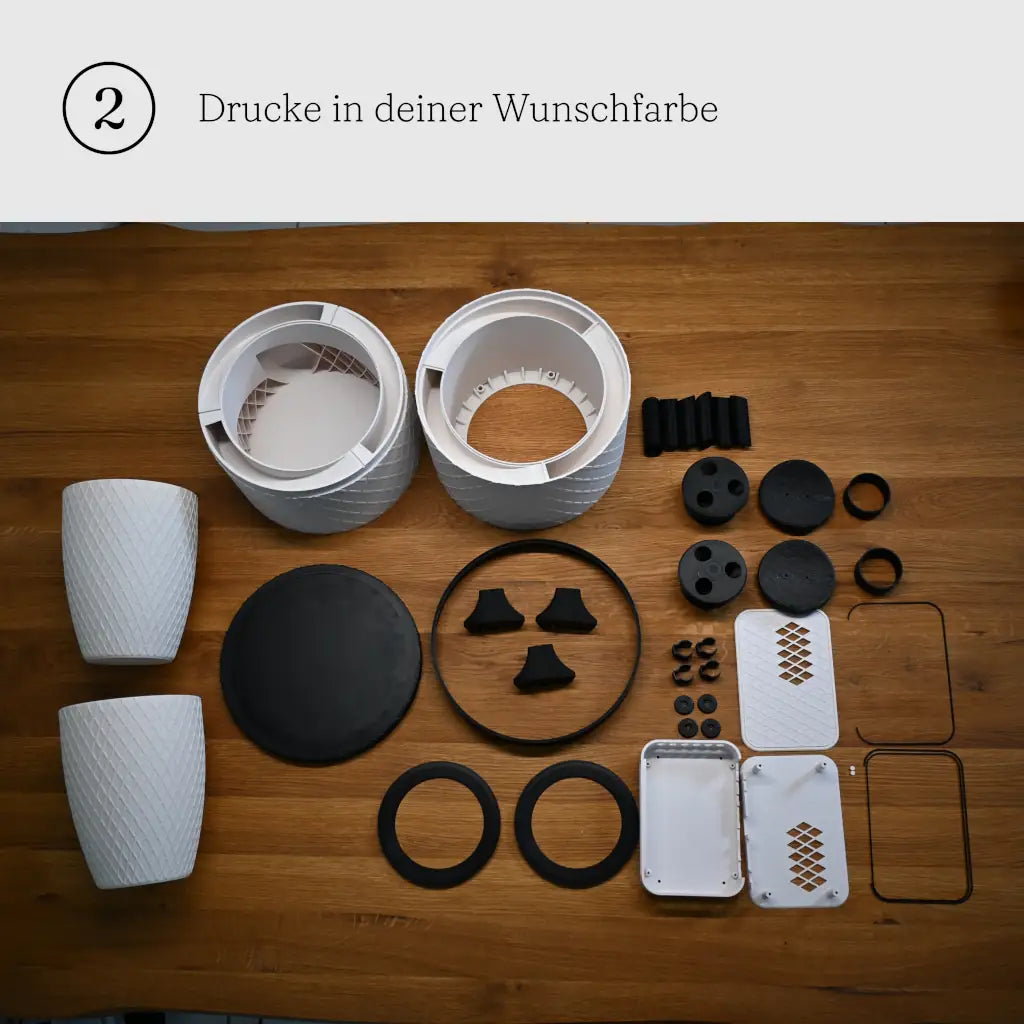

Schritt 2: alle gedruckten Teile von Fabian 2.1 in Weiß und Schwarz — Subwoofer-Ringe, Satellitengehäuse, Deckel, Dichtungen und Verstärkergehäuse

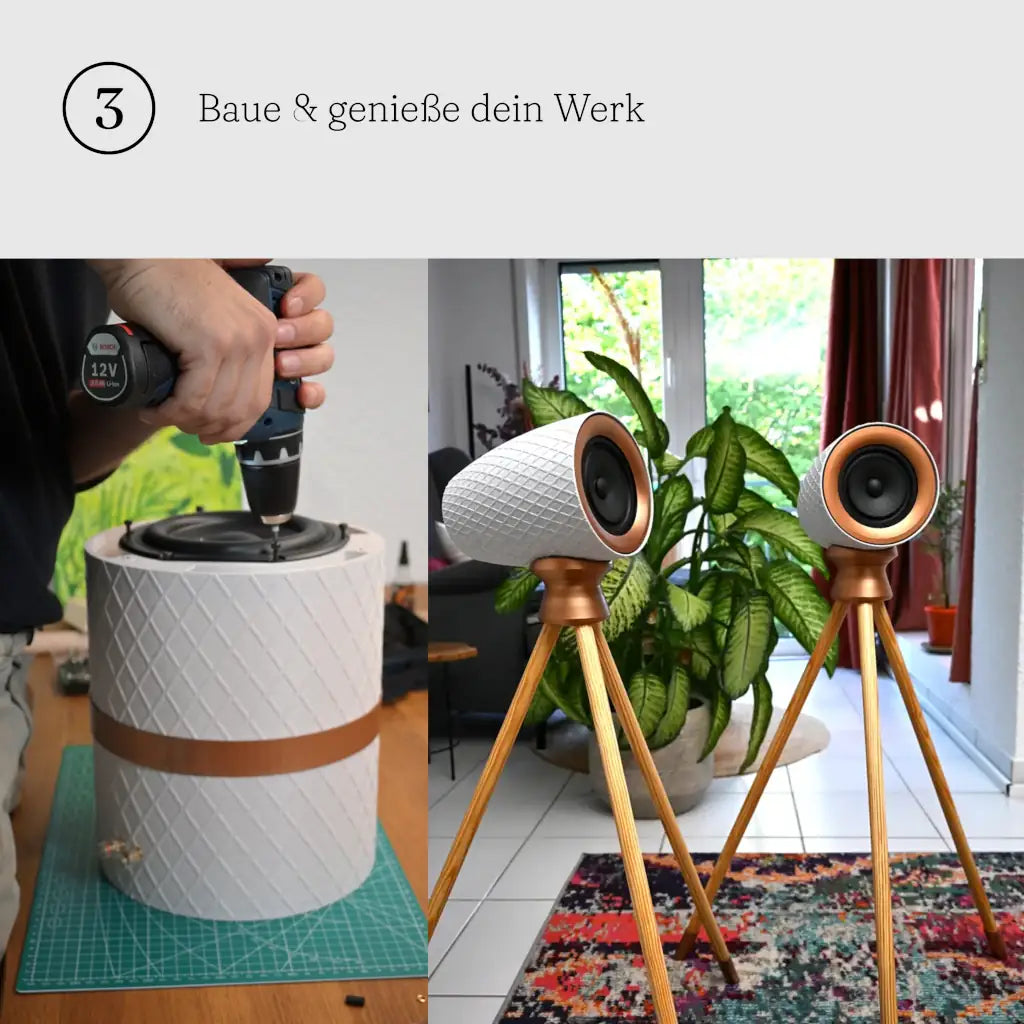

Schritt 3: der Subwoofer-Deckel wird verschraubt, daneben die fertig aufgebauten Satelliten auf Stativen im Wohnzimmer

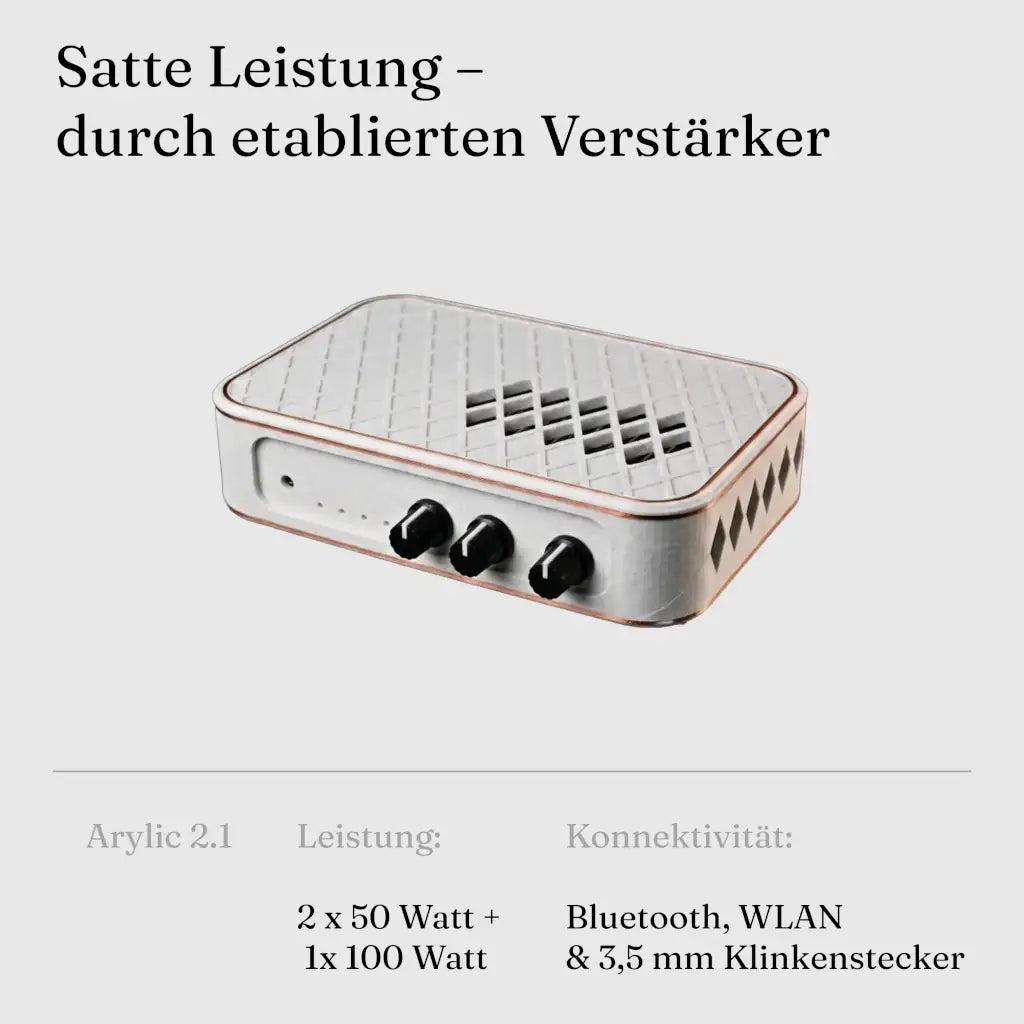

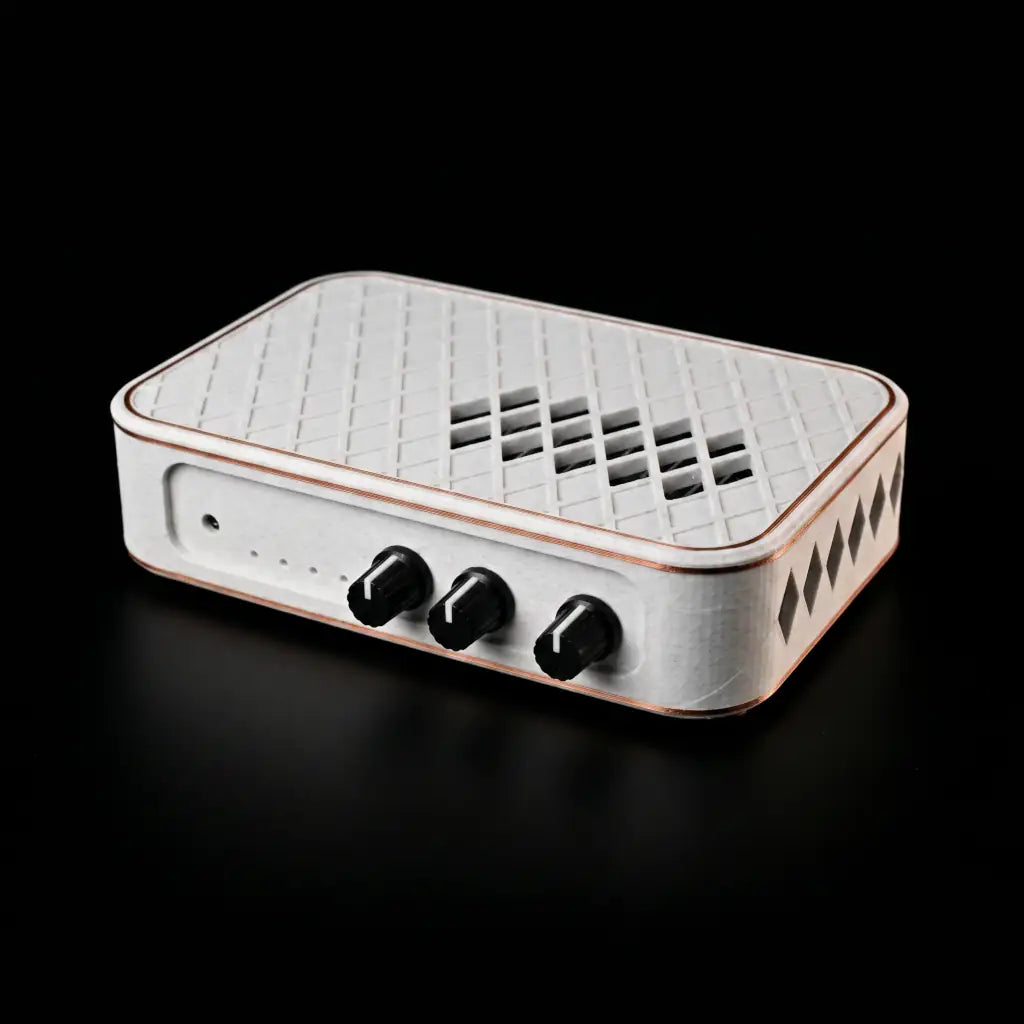

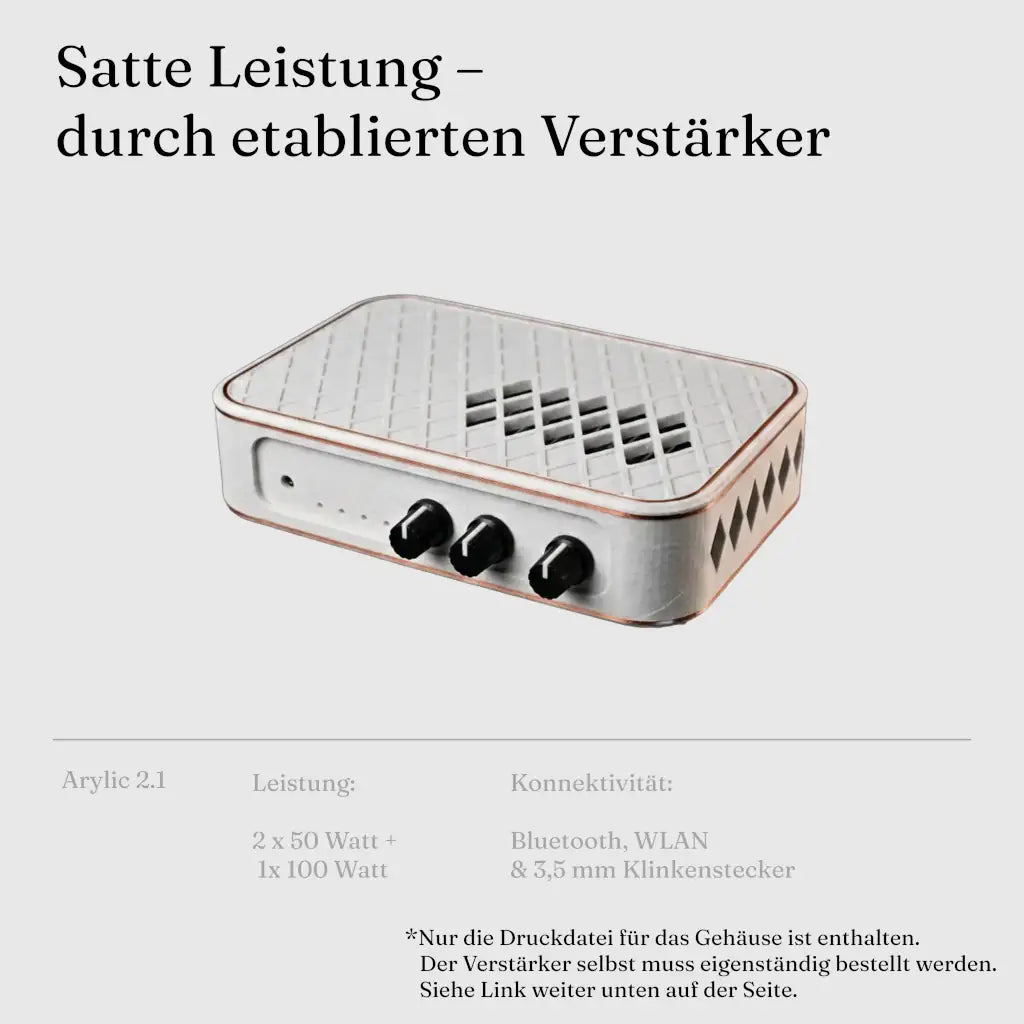

Arylic Up2Stream Amp 2.1 im 3D-gedruckten Gehäuse — 2 × 50 Watt plus 100 Watt für den Subwoofer, Bluetooth, WLAN und 3,5-mm-Klinke

Der DIY 3D-Druck-Bausatz

Fabian 2.1

Baue das wahrscheinlich stilvollste 3D-druckbare Lautsprecher-Set. Inklusive druckvoller Bässe, dank Extra-Subwoofer.



Ohne Löten. Optimal druckbar auf Standard 256 x 256 x 256 mm Druckbetten (z.B. Bambulab A1)

€235,00 inkl. MwSt.
Hole dir wichtige Bauteile & die STLs (Druckdateien), um dein Set zu drucken & zu bauen.
Wichtig: Gehäuseteile, Filamente oder Verstärker sind nicht inbegriffen.
Ausführung wählen
Im Lieferumfang
  • Alle STLs (Speaker, AMP & alle Standfuß-Varianten)
  • 2x Breitbänder Mark Audio CHP-70 Gen 2
  • Tiefmitteltöner Peerless by Tymphany SLS-P830946
  • 3 x 1,5 m Audiokabel (Farbe weiß)
  • 3 Sets an Lautsprecher-Terminals
  • Dämpfungsmaterial
  • Kleinteile (Schrauben, Heat-Inserts, Interne Kabel ...)
  • DSP-Konfigurationsdatei für den Arylic AMP 2.1
Zum Bau benötigst du noch:
  • Kalibrierter 3D-Drucker, Bauplatte mind. 250 x 250 x 250 mm
  • Ca. 4 kg Filament
  • Inbusschlüssel, Sekundenkleber, Lötkolben mit Heat Insert Einschmelzhilfe
  • Verstärker: Arylic AMP 2.1 + Netzteil + ACP Workbench
  • Optionale Holz-Elemente (für Rundhölzer und Holzdeckel)
  • Druckdauer: ca. 105 Stunden
  • Bauzeit: ca. 2 Stunden

Preise inkl. MwSt. · Druckdateien sofort nach Zahlung per E-Mail · Set limitiert auf 31 Stück

3,4 kg Filament
130 h Druckdauer
2 h Bauzeit
385 € ca. Gesamt-Baukosten Jetzt berechnen

Echte Builds, echte Stimmen.

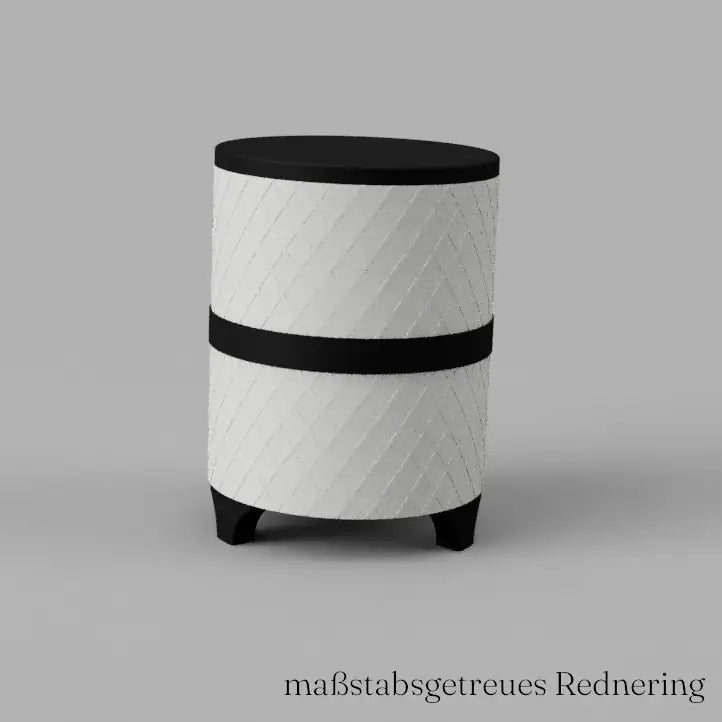

Sauber runter bis 40hz - der Subwoofer

Sauber runter bis 40hz - der Subwoofer

Der Subwoofer im Fabian-System macht Bassdruck, ohne zu dröhnen.

Das Besondere dabei sind: die 3 zirkulären Bassreflexports. Durch ihre Anordnung, können die Ports extrem lang & groß sein. Zudem versteifen sie das Gehäuse zusätzlich – wodurch der Bass klarer & tiefer wird, ohne dass ungewollte Strömungsgeräusche nerven.

40 Hz
untere Grenzfrequenz (- 3 dB)
2.1
zwei Satelliten + ein Subwoofer

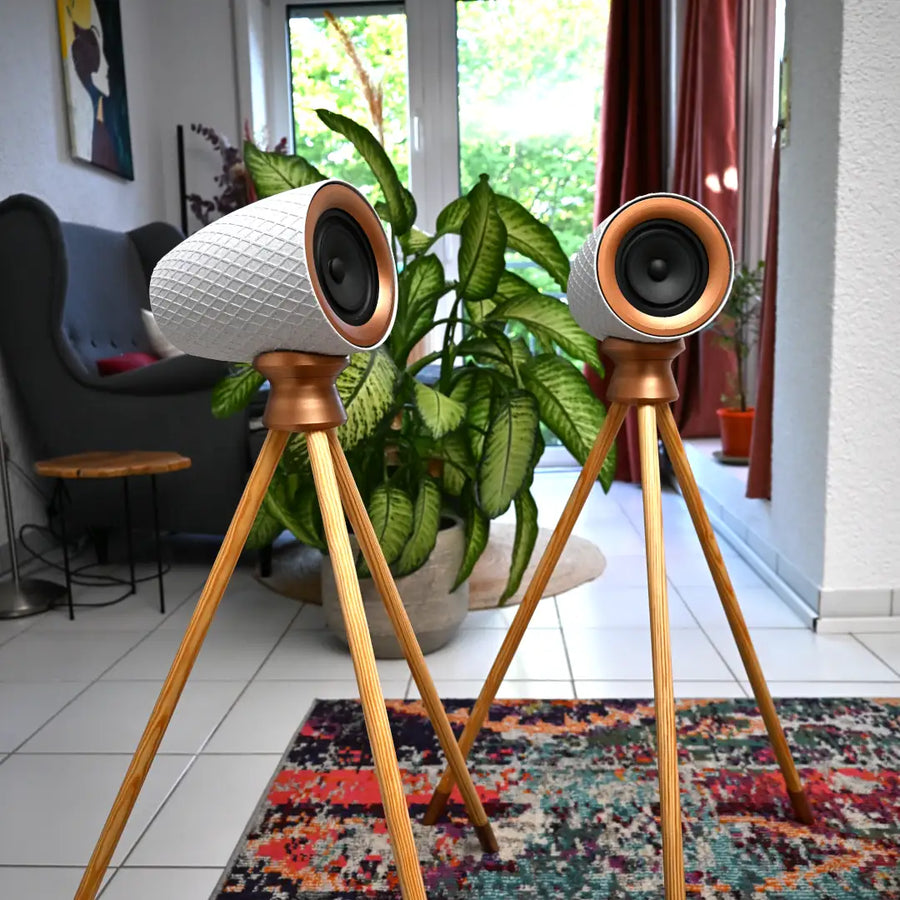

Zwei Fabian-2.1-Satelliten auf hölzernen Dreibeinstativen in einem hellen Wohnzimmer neben Zimmerpflanze und Teppich Zwei Fabian-2.1-Satelliten auf hölzernen Dreibeinstativen in einem hellen Wohnzimmer neben Zimmerpflanze und Teppich (Foto 2)

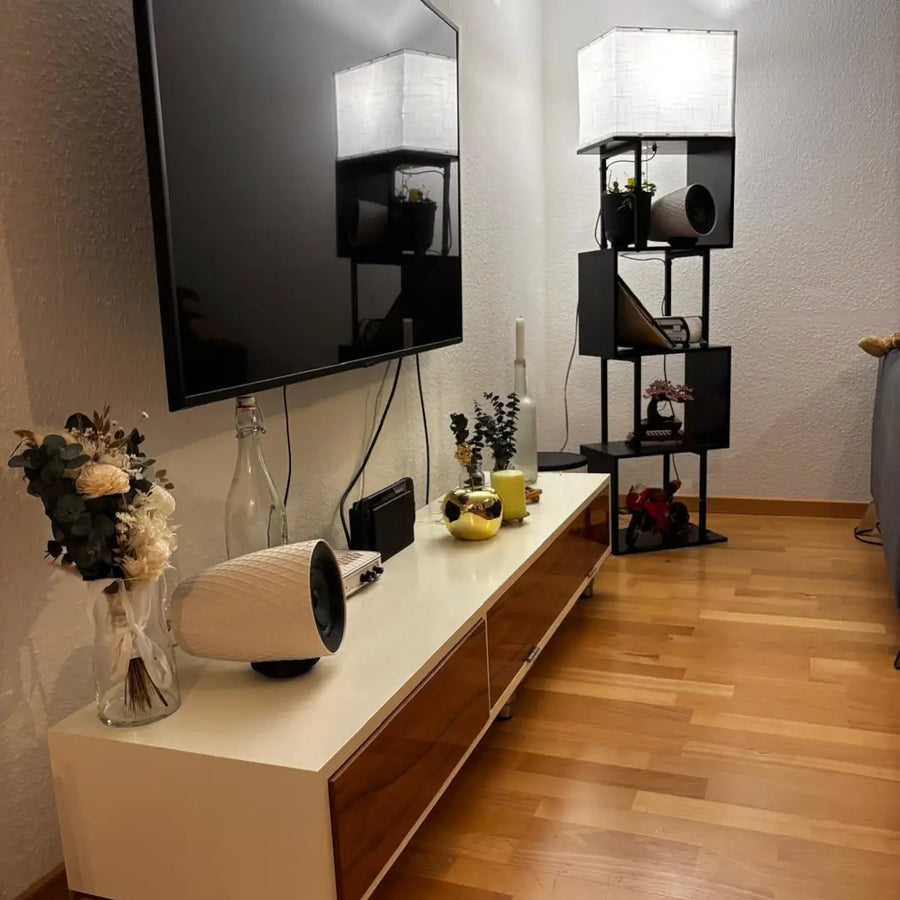

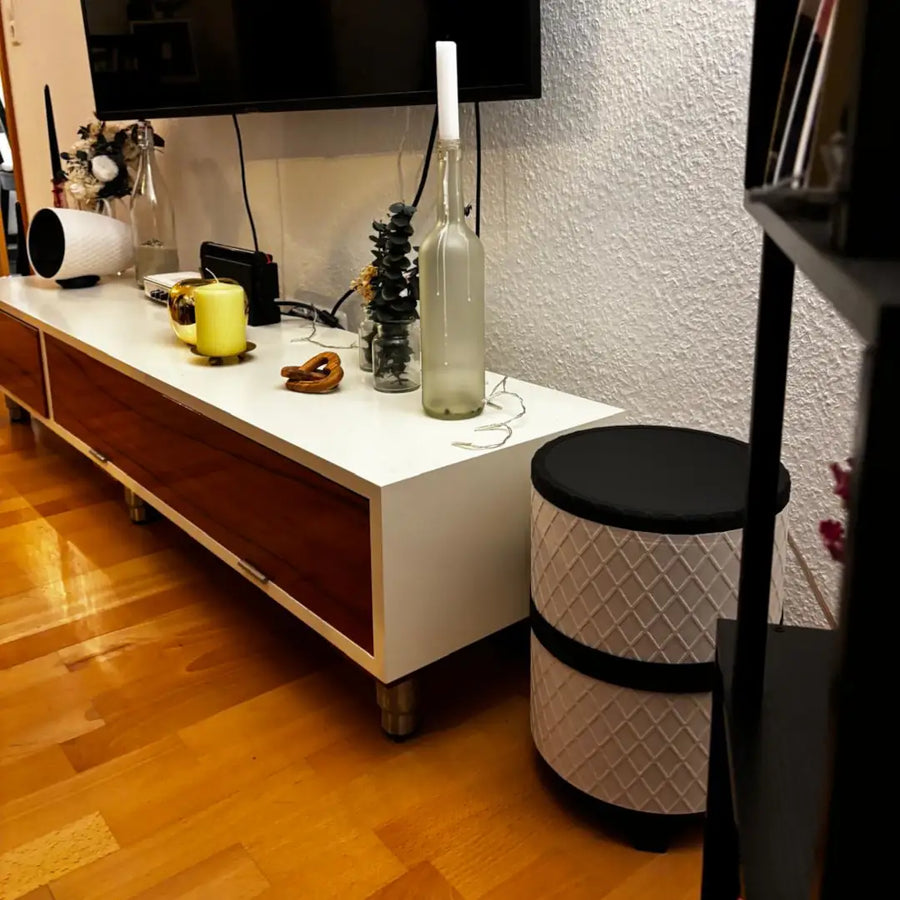

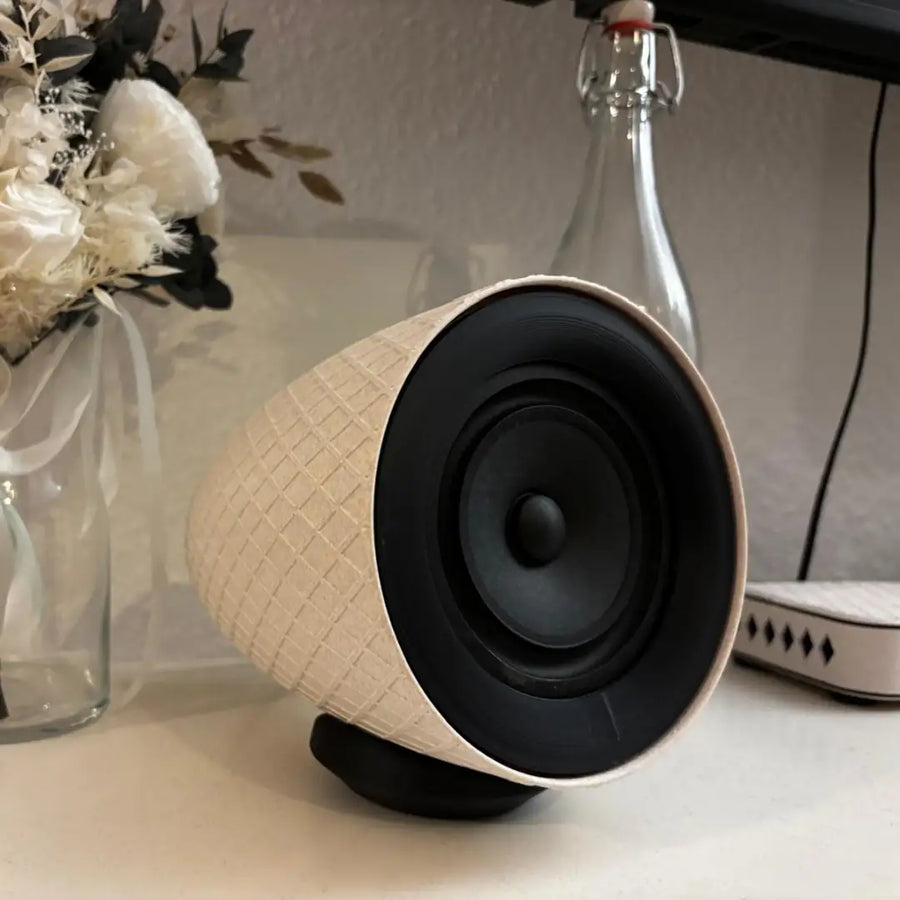

Nahaufnahme eines Fabian-2.1-Satelliten in Creme auf schwarzem Standfuß, daneben Trockenblumen Nahaufnahme eines Fabian-2.1-Satelliten in Creme auf schwarzem Standfuß, daneben Trockenblumen (Foto 2) Nahaufnahme eines Fabian-2.1-Satelliten in Creme auf schwarzem Standfuß, daneben Trockenblumen (Foto 3)

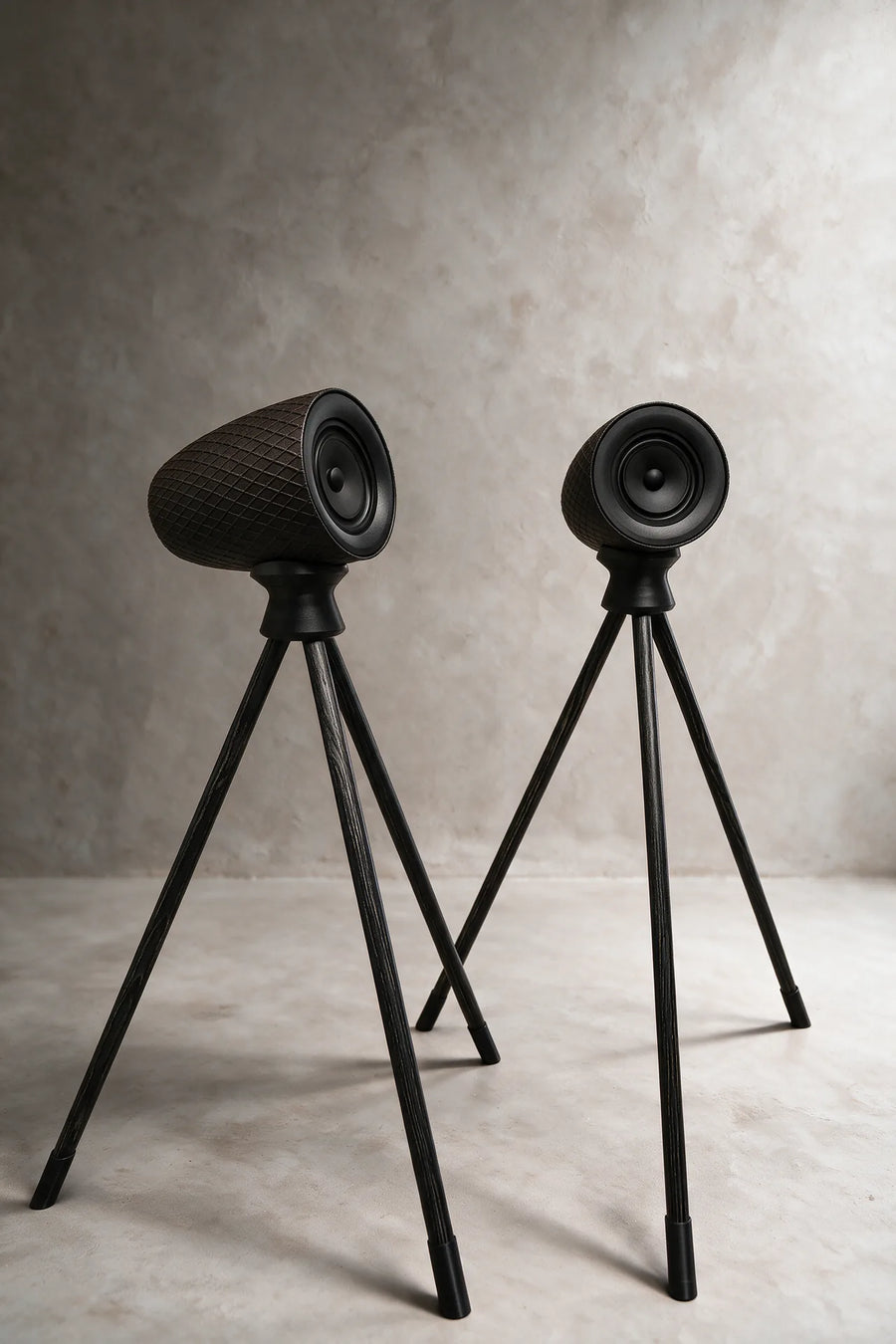

Fabian 2.1 Satellitenpaar, Ausfuehrung Stealth: espressoschwarzes Gehaeuse, mattschwarze Akzente, Beine aus schwarz gebeizter Esche
Fabian 2.1 Satellitenpaar, Ausfuehrung Club: oxblood-rotes Gehaeuse, messingfarbene Akzente, Beine aus Nussbaum

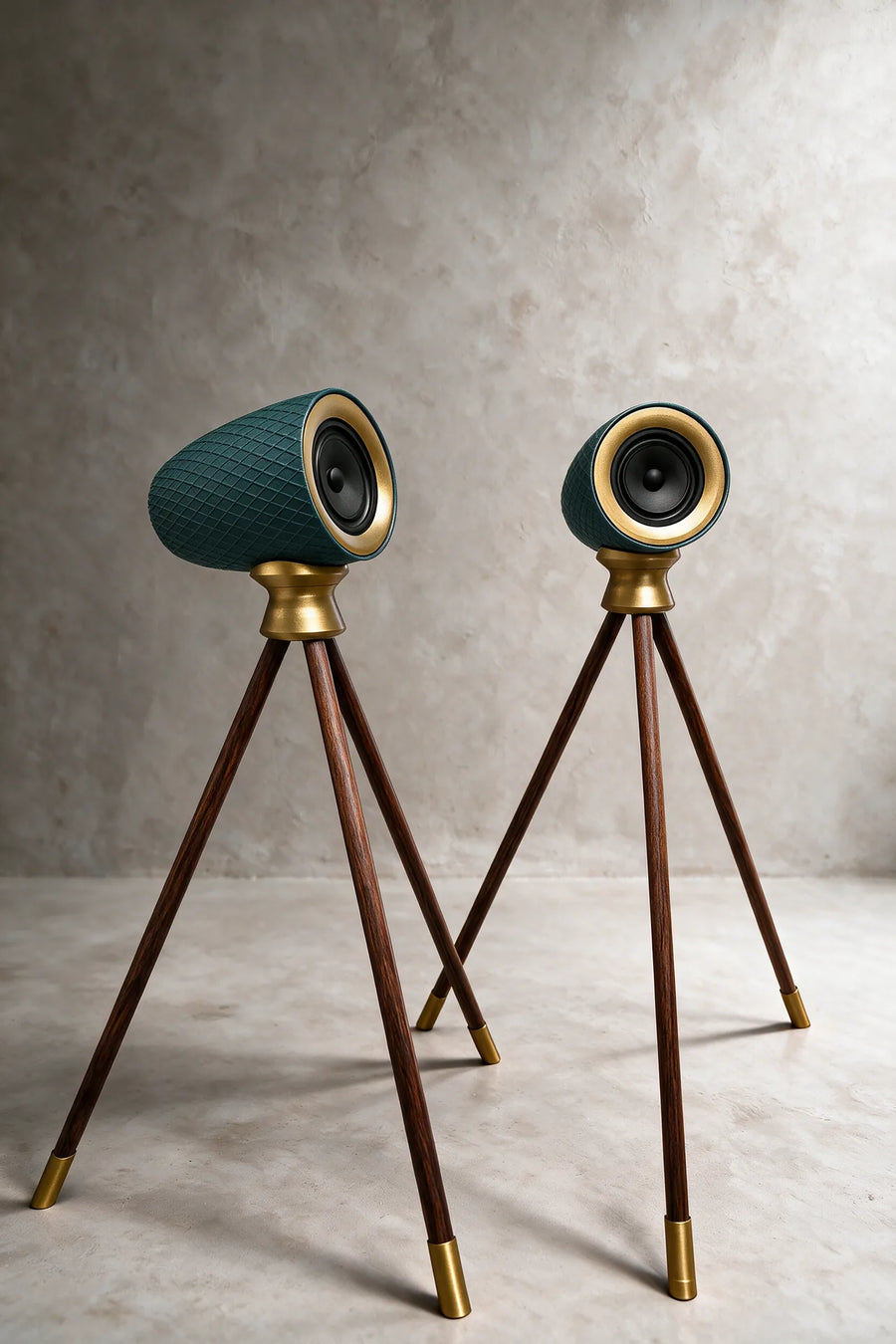

Fabian 2.1 Satellitenpaar, Ausfuehrung Jewel: petrolfarbenes Gehaeuse, messingfarbene Akzente, Beine aus dunklem Nussbaum

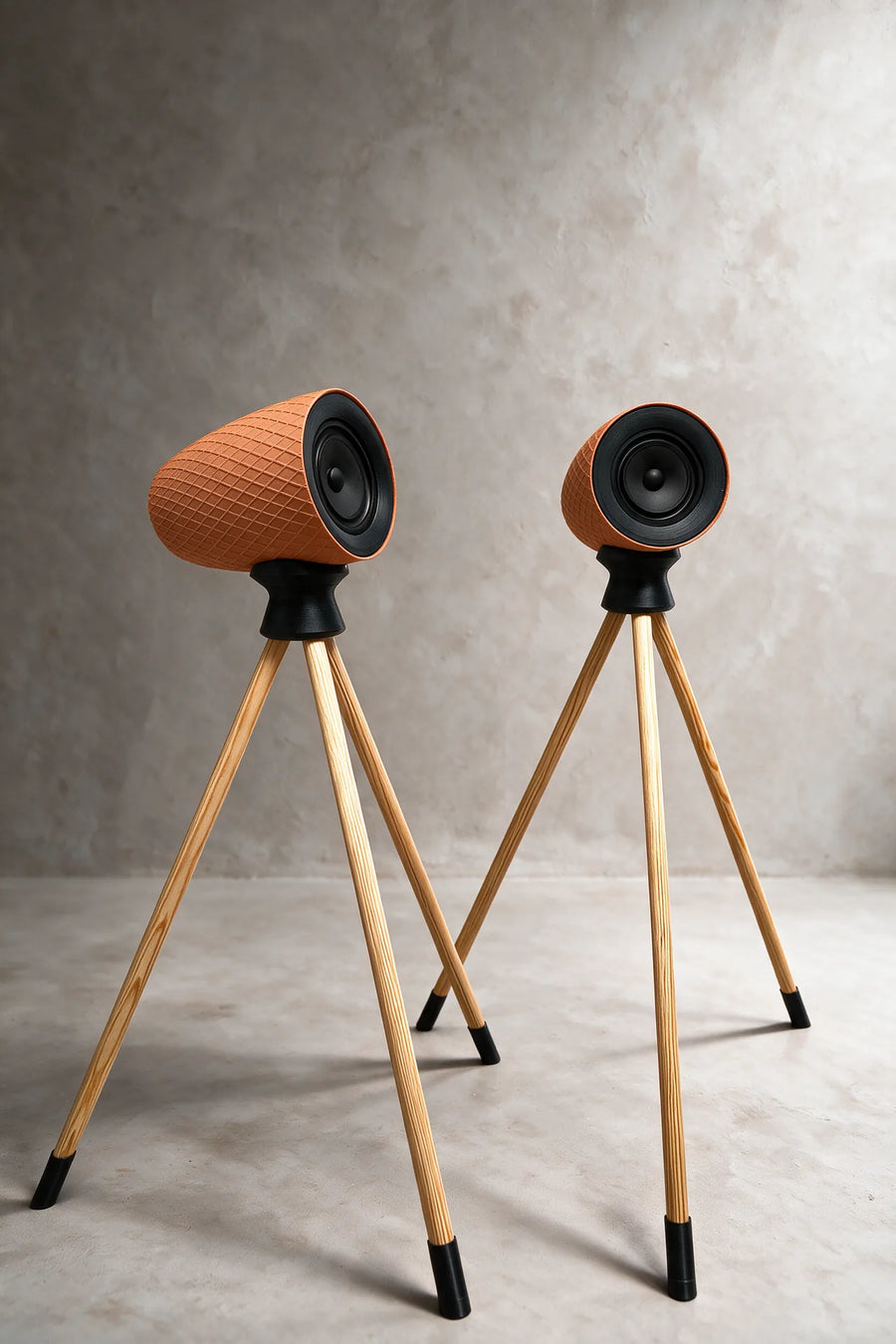

Fabian 2.1 Satellitenpaar, Ausfuehrung Signature: terrakottafarbenes Gehaeuse, mattschwarze Akzente, Beine aus heller Esche

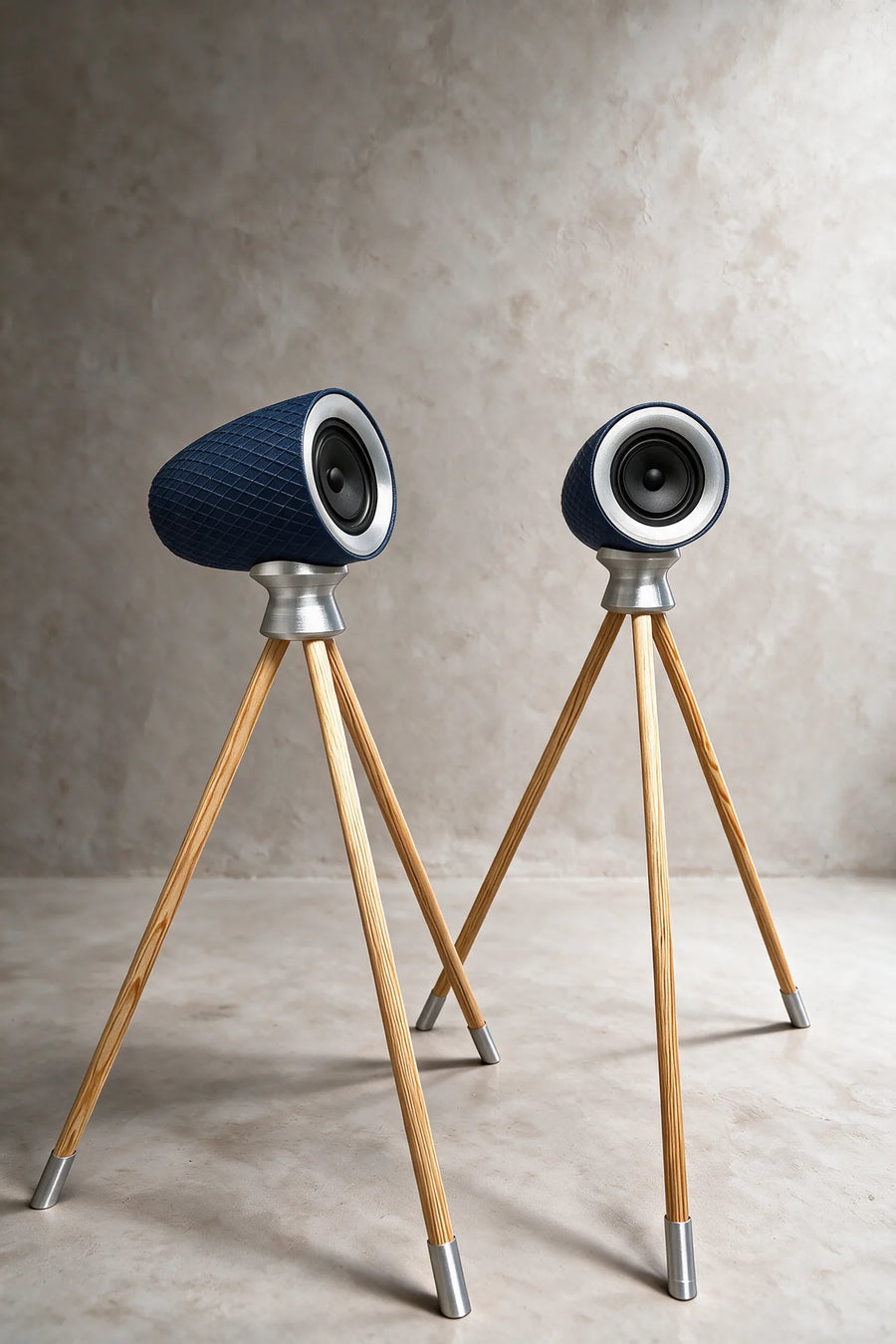

Fabian 2.1 Satellitenpaar, Ausfuehrung Fjord: nachtblaues Gehaeuse, silberne Akzente, Beine aus heller Eiche

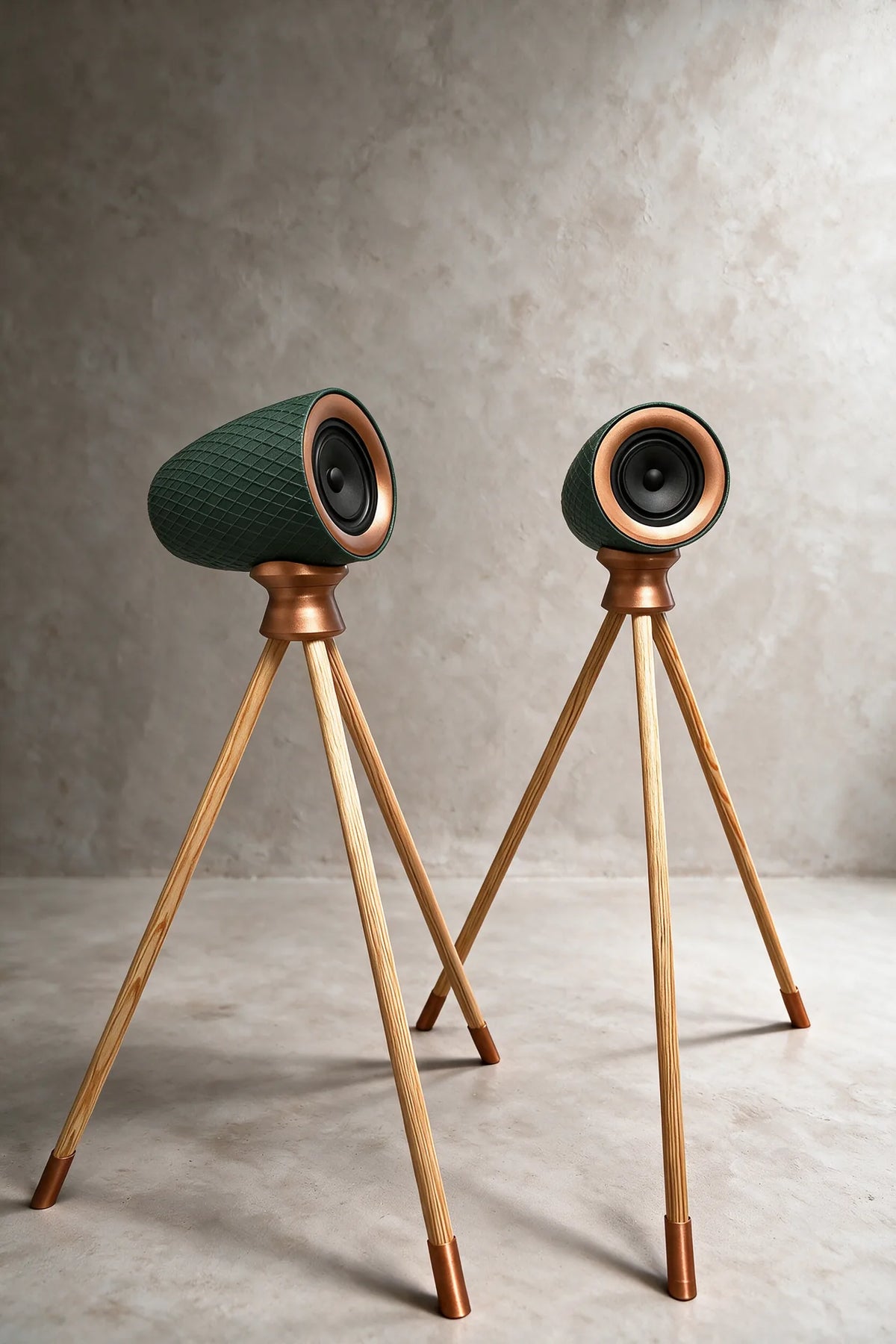

Fabian 2.1 Satellitenpaar, Ausfuehrung Forest: tannengruenes Gehaeuse, kupferfarbene Akzente, Beine aus heller Eiche

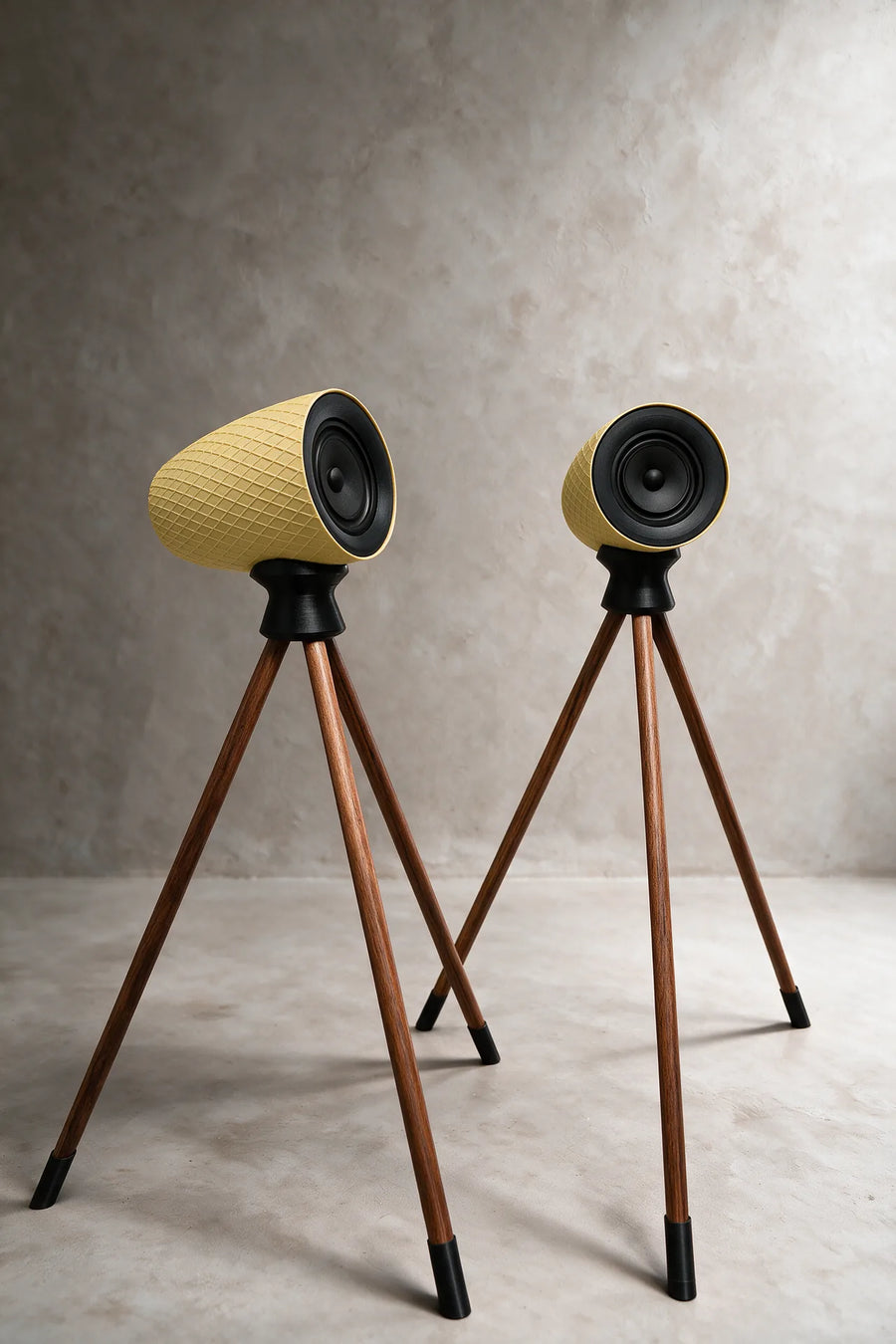

Fabian 2.1 Satellitenpaar, Ausfuehrung Ochre: ockerfarbenes Gehaeuse, mattschwarze Akzente, Beine aus Nussbaum

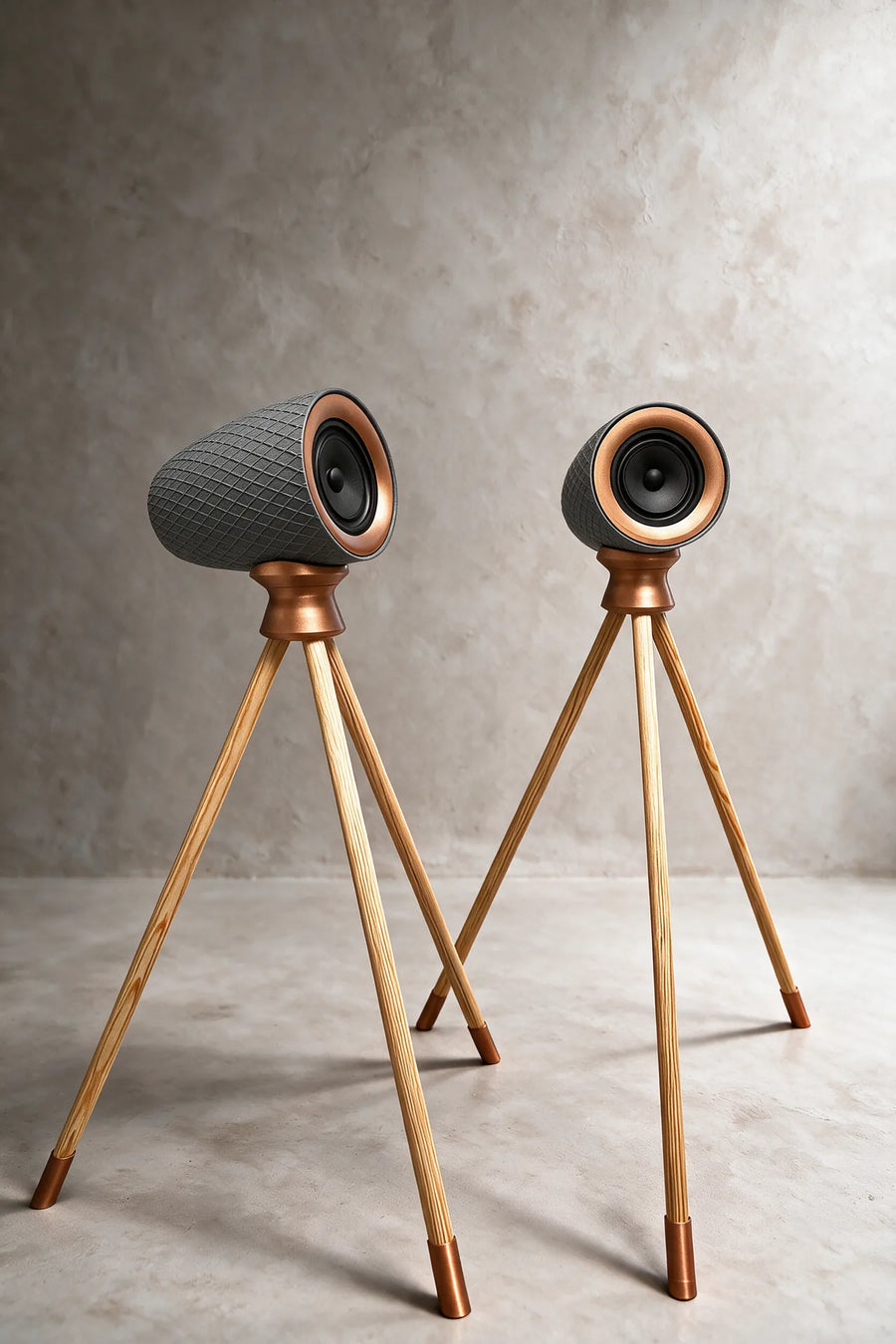

Fabian 2.1 Satellitenpaar, Ausfuehrung Graphit: anthrazitfarbenes Gehaeuse, kupferfarbene Akzente, Beine aus heller Eiche

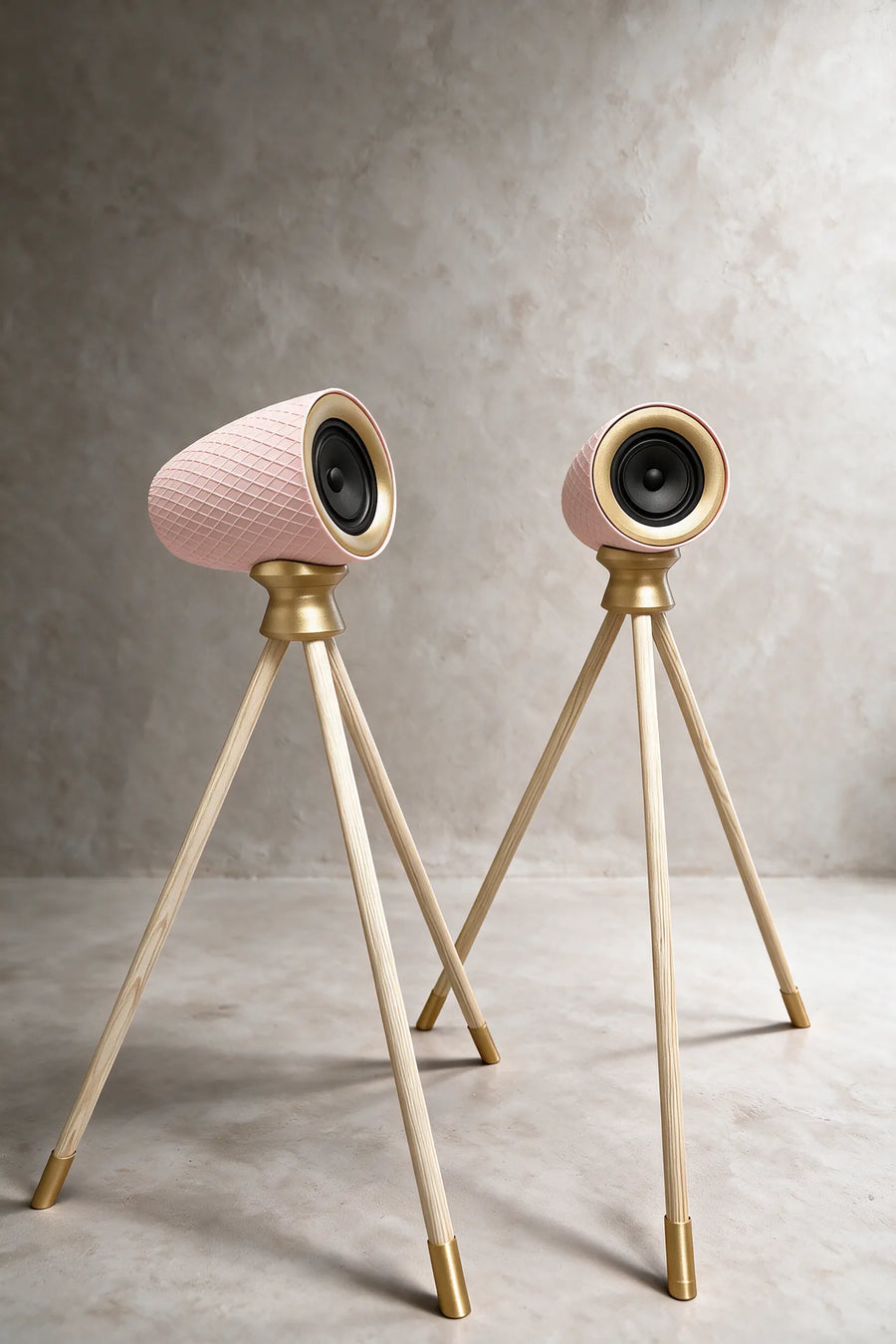

Fabian 2.1 Satellitenpaar, Ausfuehrung Blush: altrosafarbenes Gehaeuse, champagnerfarbene Akzente, Beine aus heller Esche

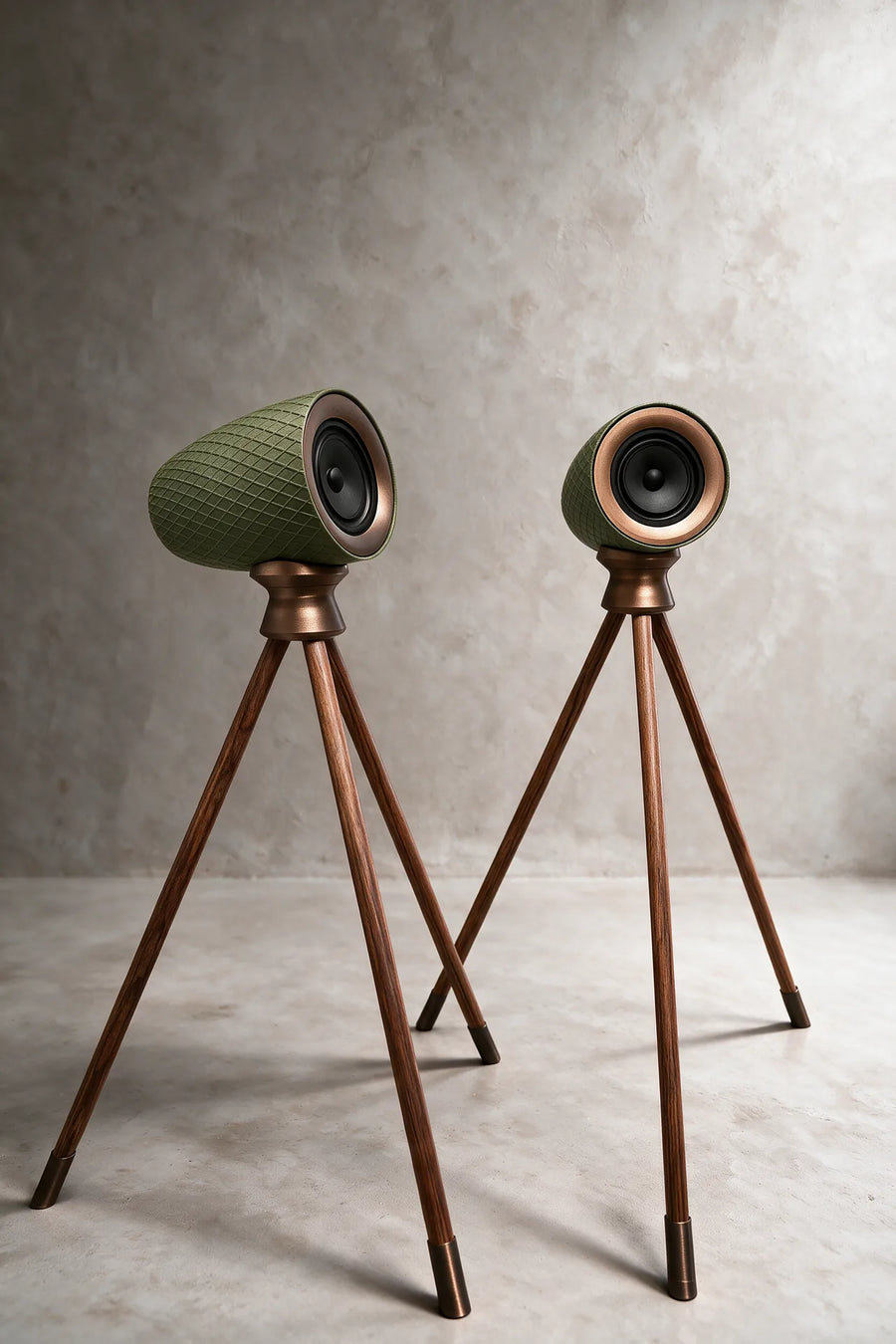

Fabian 2.1 Satellitenpaar, Ausfuehrung Olive: olivgruenes Gehaeuse, bronzefarbene Akzente, Beine aus Nussbaum

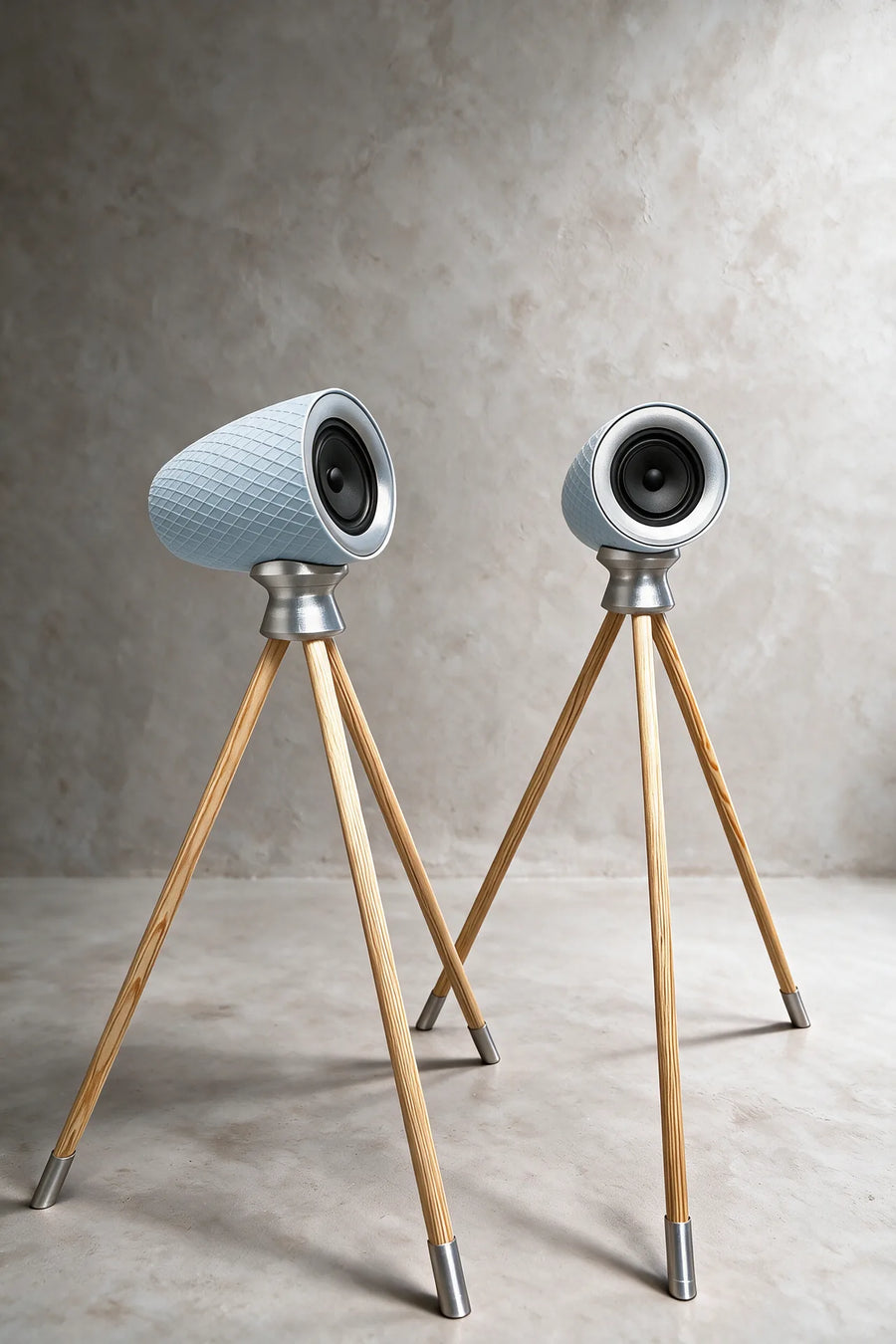

Fabian 2.1 Satellitenpaar, Ausfuehrung Arctic: eisblaues Gehaeuse, silberne Akzente, Beine aus heller Esche

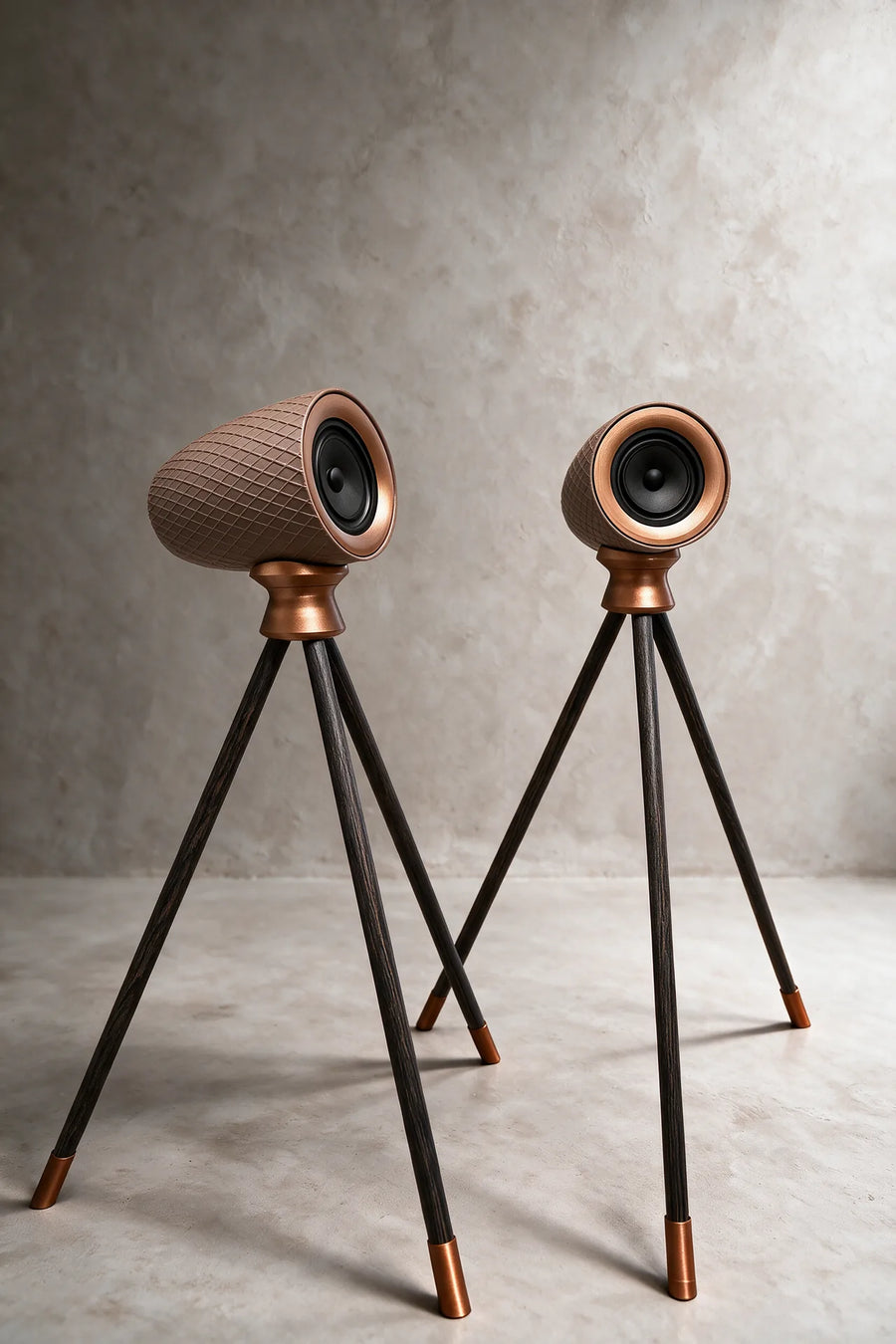

Fabian 2.1 Satellitenpaar, Ausfuehrung Mokka: mokkabraunes Gehaeuse, kupferfarbene Akzente, Beine aus Raeuchereiche
Fabian 2.1 Satellitenpaar, Ausfuehrung Greige: greigefarbenes Gehaeuse, mattschwarze Akzente, Beine aus Nussbaum

Die Basis steht. Du bestimmst den Style.

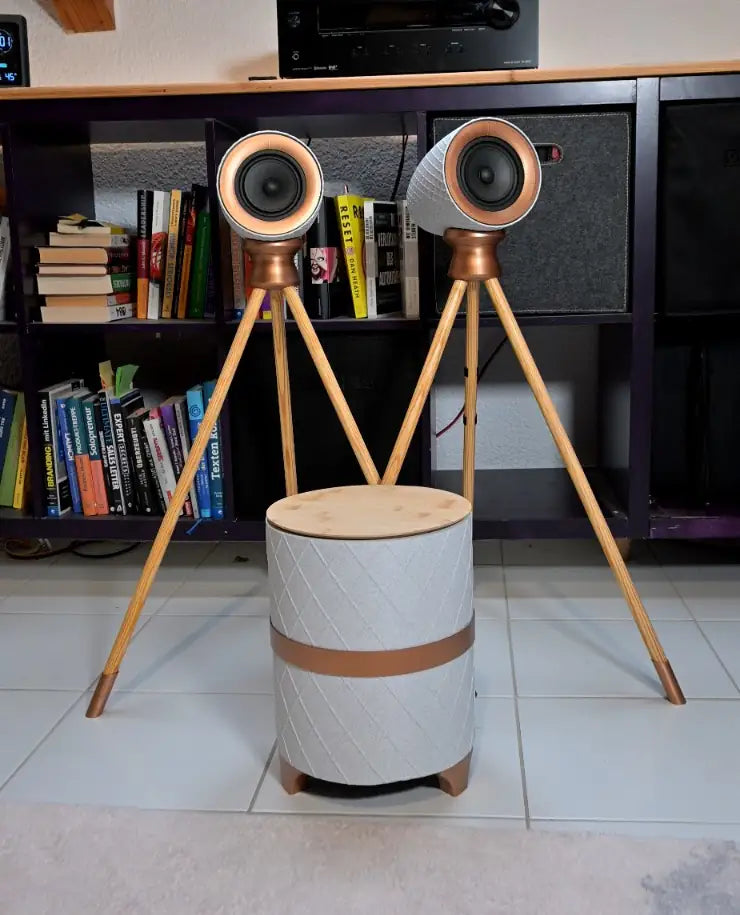

Ausführung Oreo Marble Sunlu Oreo Marble · Kupfer-Finish — echter Build
Filament
Sunlu Oreo Marble (ca. 2,5 kg) + Basic PLA Black (ca. 0,4 kg)
Finish
Montana Spray Color: Triumph Copper Klarlack Spray für die Holzbeine

Aufstellung

Immer richtig positioniert.

Hole mit der richtigen Position alles an Klangqualität raus. Und egal, wie du dich entscheidest: Die Druckdateien für alle Optionen sind in den STL Paketen vorhanden.

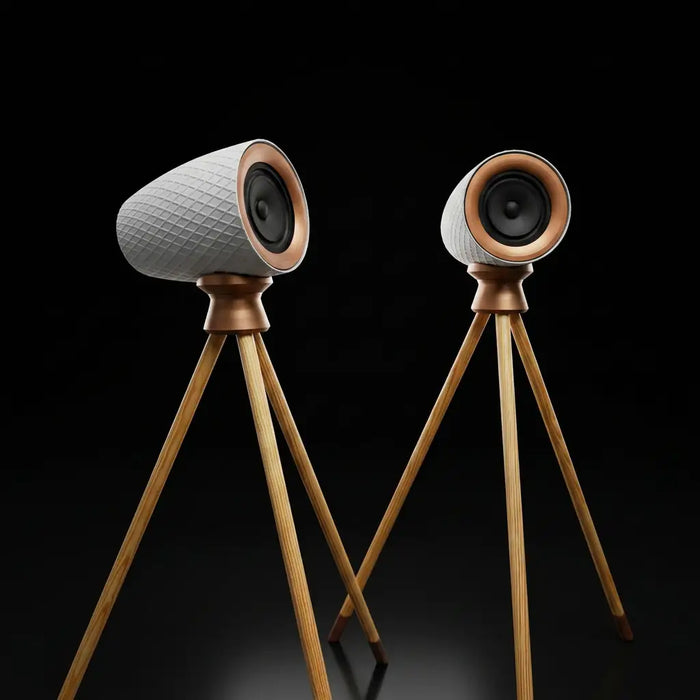

Zwei Fabian-2.1-Satelliten auf hölzernen Dreibeinstativen vor schwarzem Hintergrund

Standfüße

Schlanke Holz-Stative (benötigt 18mm Rundhölzer, die in vielen Baumärkten zu finden sind)

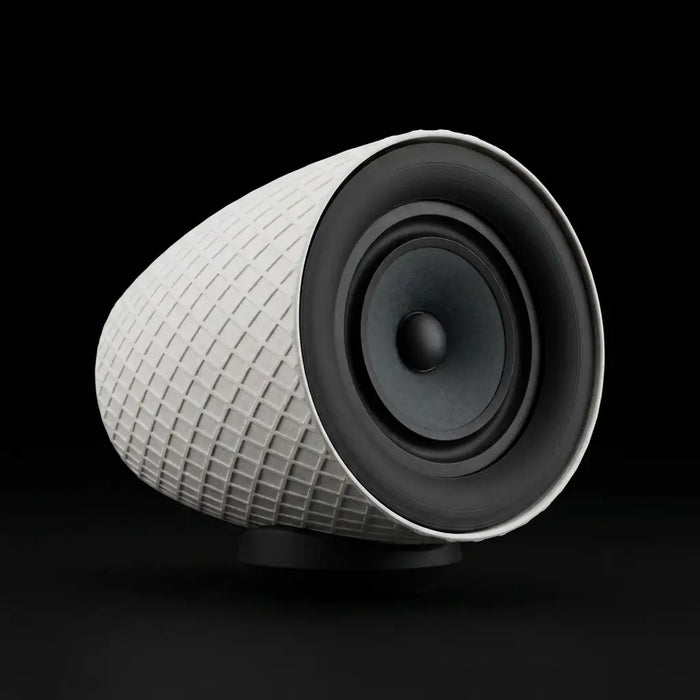

Fabian-2.1-Satellit auf dem flachen Standfuß fürs Lowboard, Studioaufnahme vor schwarzem Hintergrund

Lowboard

Kompakte Standlösung fürs Sideboard oder Regale, wenn kein Platz für Stative ist.

Wandhalterung für Fabian 2.1 — in Vorbereitung

Wandhalterung upcoming

Für die platzsparende Montage direkt an der Wand.

Dein Projekt-Planer

Was fehlt dir noch — und was kostet das Ganze?

Vier Fragen. Danach steht deine Einkaufsliste mit allen Shop-Links.

Einfach verbinden über Bluetooth & WLAN

Konnektivität

Einfach verbinden über Bluetooth & WLAN

Streame direkt vom Smartphone, Tablet oder Rechner. Dafür nutzen wir das etablierte Verstärker-Modul: Arylic 2.1 AMP. Warum? Weil er dir das Leben beim Bau einfach macht & alles mitbringt!

  1. Genug Power (2 × 50 Watt + 100 Watt)
  2. Und der integrierte DSP übernimmt die Frequenzweiche — er ist bei Fabian 2.1 fest eingeplant: Das spart dir die Lötarbeit an einer passiven Weiche und gibt dem Tiefbass mehr Kraft.
Bluetooth WLAN / WiFi Multiroom-fähig Stream per App

Aus deinem 3D-Drucker direkt ins Wohnzimmer

Symbol: Druckdateien und Bauteile-Set werden geliefert
1

Bestellung & Lieferung

Die Druckdateien bekommst du sofort als Download. Beim Bauteile-Set kommen die Bauteile per Post wenige Tage später.

Bestelle zudem die weiteren benötigten Teile, damit du direkt anfangen kannst zu bauen.

Symbol: 3D-Drucker mit Filamentrolle druckt ein Gehäuseteil
2

Druck

Drucke die Bauteile auf deinem eigenen 3D-Drucker & in deiner eigenen Filament-Kombinationen.

Voraussetzungen:

  • 3D-Drucker mit mind. 250 x 250 x 250 mm Buildplate & ordentlicher Kalibrierung
  • ca. 4 kg Filament

Druckzeit: Ca. 130 Stunden

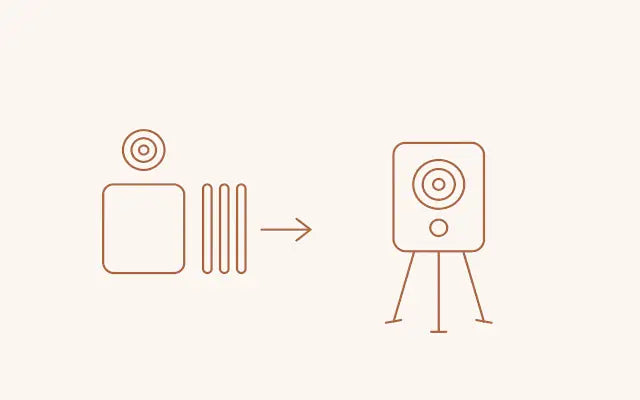

Symbol: Chassis und Dämmung werden zum fertigen Lautsprecher auf dem Stativ zusammengebaut
3

Zusammenbau

Setze Chassis, Elektronik und Dämmung nach der bebilderten Anleitung ein — fertig ist dein Fabian.

Voraussetzungen:

  • Lötkolben mit wechselbarer Spitze (für Heat-Inserts)
  • Inbusschlüssel
  • Sekundenkleber

Aufbauzeit: Ca. 2 Stunden

Im Bauteile-Set + STL

Enthaltene Teile

Alles, was du für das fertige Fabian-System brauchst — Bauteile und Elektronik.

Detail-Liste zum Selbst-Zusammenstellen herunterladen

STLs (Druckdateien)

  • Satelliten-Gehäuse
  • Subwoofer-Gehäuse
  • Standfuß-Varianten
  • Verstärker-Gehäuse

Bauteile & Elektronik

  • Chassis (Satelliten + Subwoofer)
  • Verkabelung
  • Anschluss-Terminals
  • Dämmmaterial
  • Schrauben & Montageset
  • Digitale Anleitung

Spezifikationen

Weitere Details.

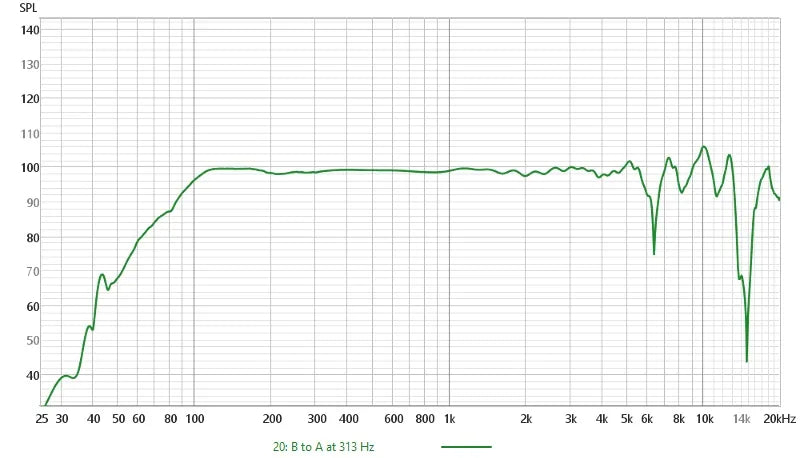

Frequenzgang Satelliten
Frequenzgang Satelliten

Übertragungsbereich: ca. 110 Hz – 18 kHz
Zusammengesetzte Messung aus Nah- & Fernfeldmessung. SPL nicht kalibriert, aber entspricht rechnerisch dem max. SPL eines Satelliten.

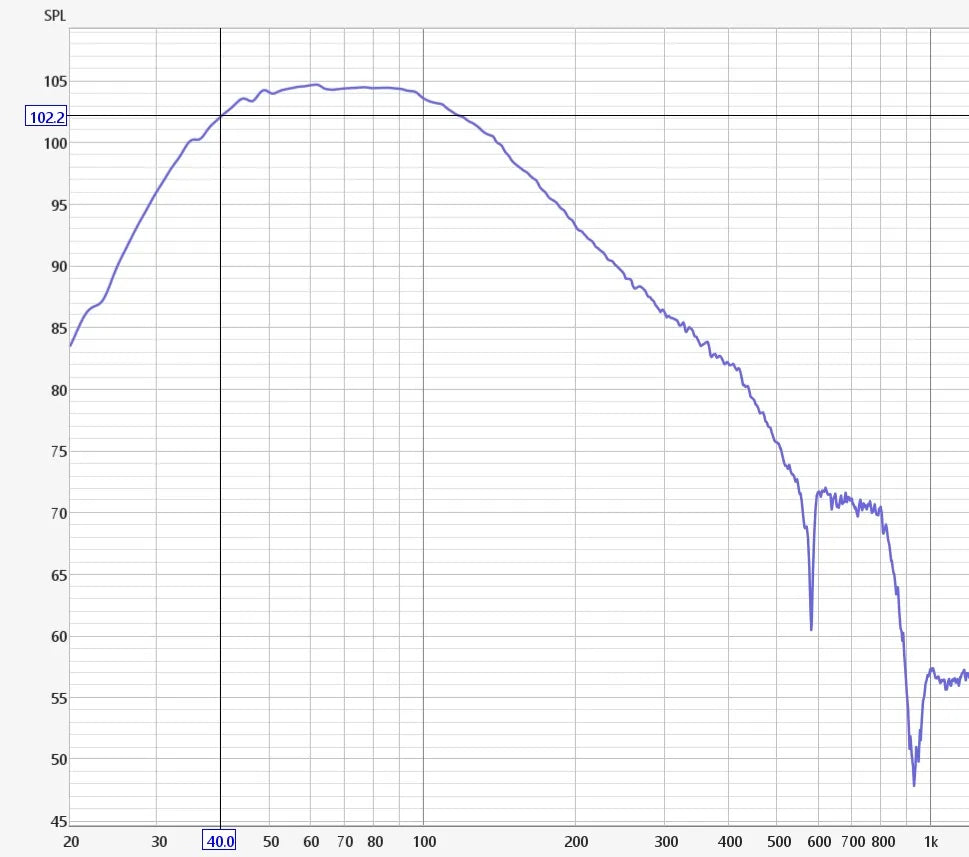

Frequenzgang Subwoofer
Frequenzgang Subwoofer

Nahfeldmessung mit DSP. SPL nicht adäquat, max. SPL wird ein paar dB darunter liegen.

Abmessungen

Alle Abmessungen ohne Anschlussbuchse.

Satellit ohne Standfuß (H×B×T): 14,7 × 14,7 × 19,3 cm
Satellit mit Lowboard-Standfuß (H×B×T): 17,0 × 14,7 × 19,3 cm

Subwoofer (H×B×T): 32,3 × 23,6 × 23,6 cm (ohne Anschlussbuchse)

Bauanleitung

Klicke einfach >> hier << & du gelangst zur vollständigen Bauanleitung.

Sicherheitshinweise: Magnete, Kleinteile & PLA

Magnete und Kleinteile. Der Bausatz enthält kleine Neodym-Magnete, Schrauben, Heat-Inserts und Gummifüße. Nicht für Kinder unter 3 Jahren geeignet — Verschluckungsgefahr. Werden zwei oder mehr Magnete verschluckt, können sie sich im Körper gegenseitig anziehen und lebensgefährliche Verletzungen verursachen: sofort ärztliche Hilfe holen. Magnete außerdem von Herzschrittmachern, Implantaten sowie Bank- und Speicherkarten fernhalten.

Gedruckte Teile aus PLA. PLA verformt sich schon ab rund 55 °C. Stell die Boxen deshalb nie in die pralle Sonne, nicht auf oder über eine Heizung und nicht ins aufgeheizte Auto. Genauso wenig mögen sie Nässe — PLA ist nicht für draußen, Bad oder Terrasse gemacht. Trocken, schattig und bei Zimmertemperatur behalten die Gehäuse dauerhaft ihre Form.

Beim Bau. Lötkolben und Heat-Inserts werden über 200 °C heiß — Verbrennungsgefahr. In gut belüfteten Räumen arbeiten und Kinder fernhalten.
